Артикул: MBD-X13SCW-F
В наличии

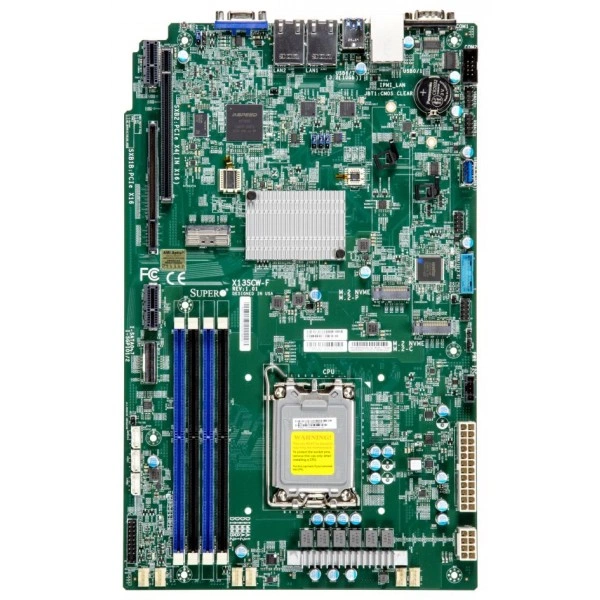

Материнская плата Supermicro X13SCW-F (MBD-X13SCW-F) специальный форм-фактор, LGA-1700, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X13SCW-F
Supermicro X13SCW-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8" x 13" (20.32cm x 33.02cm).
Процессоры и сокет - Intel® Xeon ® 6300-серия/ E-2400/Pentium®* процессор; Один сокет V0 (LGA-1700) поддерживается, CPU TDP поддерживается до 95W TDP; *Pentium® G7400 и G7400T; BIOS 2.0 или новее требуется до поддержка Intel® Xeon® 6300-серия процессор.
Количество ядер - до 8 ядра.
Количество слотов DIMM - 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе фиксируют точное исполнение MBD-X13SCW-F. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8" x 13" (20.32cm x 33.02cm)
- Процессоры и сокет: Intel® Xeon ® 6300-серия/ E-2400/Pentium®* процессор; Один сокет V0 (LGA-1700) поддерживается, CPU TDP поддерживается до 95W TDP; *Pentium® G7400 и G7400T; BIOS 2.0 или новее требуется до поддержка Intel® Xeon® 6300-серия процессор
- Количество ядер: до 8 ядра
- Количество слотов DIMM: 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s
- Индикаторы: UID/remote UID LED; CPU/система перегрев LED
- Сетевые порты LAN: 2 RJ45; 1 RJ45
- Интерфейсы SATA: Intel® C266 контроллер для 8 SATA порты; RAID 0/1/5/10
- Программные средства управления: SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты
- Относительная влажность хранения: 8% - 90% (без конденсации)
- Модель: X13SCW-F
- Скорость памяти: 4400/4000/3600 MT/s до 128GB из память с speeds из до 4400MT/s (1DPC) или 4000 MT/s (2DPC)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Артикул: MBD-X13SCW-F
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X13SCW-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SNK-P0086P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X13SCH-LN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Micro-ATX, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X13SCH-SYS. При подборе для другой конфигурации полезно проверить такое исполнение: Micro-ATX, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Комплектация
В спецификации поставки для MBD-X13SCW-F зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-SAST-1275A-100, SNK-P0092AP4, SNK-P0086AP4, SNK-P0086P. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X13SCW-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Интерфейсы SATA
- Intel® C266 контроллер для 8 SATA порты; RAID 0/1/5/10
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 2 PCIe 4.0; Форм-фактор: 2280/22110; Ключ: M-key
- Сетевые контроллеры
- Два LAN с 1GbE с Intel® I210
- Сетевые порты LAN
- 2 RJ45; 1 RJ45
- Слоты PCIe
- 1 PCIe 5.0 x16 Левый Райзер Слот,; 1 PCIe 4.0 x4 Правый Райзер (в x16) слот
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Intel® C266
Конструкция и монтаж
- Артикул
- MBD-X13SCW-F
- Бренд
- Supermicro
- Габариты
- 8" x 13" (20.32cm x 33.02cm)
- Модель
- X13SCW-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор WIO
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.1V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB
- Скорость памяти
- 4400/4000/3600 MT/s до 128GB из память с speeds из до 4400MT/s (1DPC) или 4000 MT/s (2DPC)
Питание и охлаждение
- Дополнительные функции
- WOL, UID, M.2 NGFF разъём, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие контроль, ACPI питание управление
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Скорость вентилятора управление; 6 вентиляторы с тахометр состояние мониторинг; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Чипсет напряжение, Корпус вскрытие разъём, 6 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, Память Напряжения, +3.3V дежурный режим
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 8 ядра
- Процессоры и сокет
- Intel® Xeon ® 6300-серия/ E-2400/Pentium®* процессор; Один сокет V0 (LGA-1700) поддерживается, CPU TDP поддерживается до 95W TDP; *Pentium® G7400 и G7400T; BIOS 2.0 или новее требуется до поддержка Intel® Xeon® 6300-серия процессор
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты
- Тип BIOS
- AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI
- Управление электропитанием
- Управление питанием ACPI, Управление включением при восстановлении питания AC, Питание кнопка override mechanism, Wake-On-LAN
- Функции BIOS
- UEFI 2.8
Условия эксплуатации
- Относительная влажность хранения
- 8% - 90% (без конденсации)
- Рабочая относительная влажность
- 8% - 80% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -30°C - 60°C (-22°F - 140°F)
