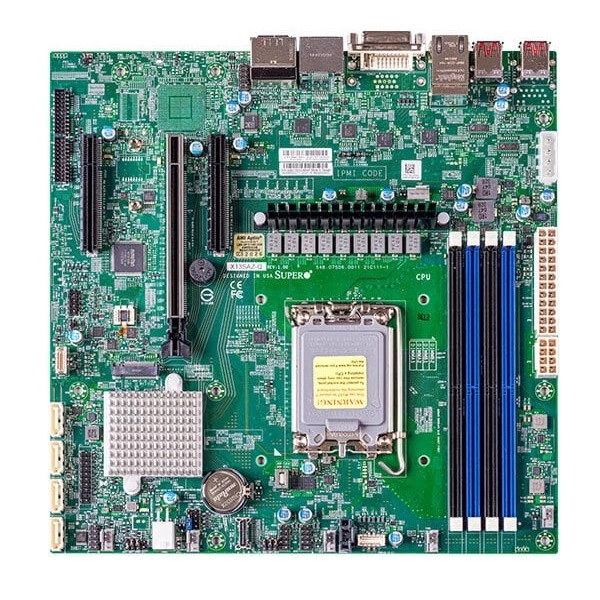

Материнская плата Supermicro X13SAZ-Q (MBD-X13SAZ-Q) Micro-ATX, LGA-1700, количество ядер: до 24C/24T

Основное описание материнской платы Supermicro X13SAZ-Q

Supermicro X13SAZ-Q - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Micro-ATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры.

Количество ядер - до 24C/24T.

Поддержка памяти - Количество слотов: 4 слотов DIMM.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

При подборе фиксируют точное исполнение MBD-X13SAZ-Q. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Технические особенности

• Форм-фактор: Micro-ATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры
• Количество ядер: до 24C/24T
• Поддержка памяти: Количество слотов: 4 слотов DIMM
• Разъёмы M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110)
• Контроль напряжений: +1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V дежурный режим,1.05 (PCH),5 вентиляторы с тахометр состояние мониторинг,VBAT
• Аудиоподсистема: Задний Аудио; ALC 888S HD Аудио
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда
• Модель: X13SAZ-Q
• Поддержка TPM: 1 TPM 2.0 на плате
• Управление электропитанием: Управление питанием ACPI; ATX Питание разъём; +12V Питание DC Вход
• Условия эксплуатации и требования: Рабочая температура: 0°C до 60°C (32°F до 140°F ); При хранении Температура: -40°C до 85°C (-40°F до 185°F); Рабочая относительная влажность: 10% до 85% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
• Функции BIOS: SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; ACPI 6.1; Пробуждение по часам реального времени RTC
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAZ-Q подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.

В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro RSC-S-6G5. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SCH-SYS. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR5, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro X13SCH-LN4F. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR5, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Комплектация

При заказе согласуйте состав позиции MBD-X13SAZ-Q вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-0044L, MCP-260-00177-0N, MCP-260-00178-0N, SC515. Необходимый состав поставки согласуют с выбранной конфигурацией.
