Материнская плата Supermicro X13SAV-D5LVDS (MBD-X13SAV-D5LVDS) Mini-ITX, количество слотов dimm: 2 слотов DIMM, скорость памяти: 3200/2933/2666 MT/s

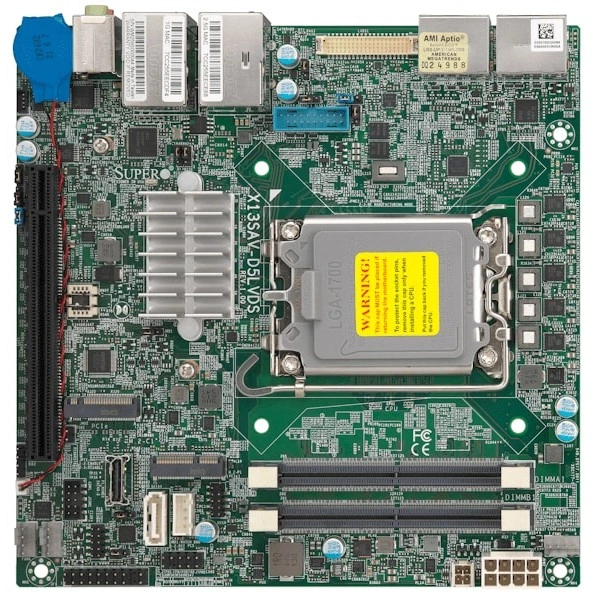

Основное описание материнской платы Supermicro X13SAV-D5LVDS

Supermicro X13SAV-D5LVDS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Mini-ITX.

Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).

Количество слотов DIMM - 2 слотов DIMM.

Скорость памяти - 3200/2933/2666 MT/s.

Объёмы модулей DIMM - 4GB, 8GB, 16GB, 32GB.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

При подборе фиксируют точное исполнение MBD-X13SAV-D5LVDS. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Технические особенности

• Форм-фактор: Mini-ITX
• Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
• Количество слотов DIMM: 2 слотов DIMM
• Скорость памяти: 3200/2933/2666 MT/s
• Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
• Рабочая относительная влажность: 10% - 85% (без конденсации)
• Интерфейсы SATA: Intel Q670E контроллер для 5 SATA порты; RAID 0/1/5/10
• Последовательный порт: 1 COM
• Контроль напряжений: VBAT, Система температура, Система уровень управление, PCH температура, HT, CPU температура, Чипсет напряжение, 3 -вентилятор состояние, +3.3V, +1.8V, Контроль напряжения ядер CPU
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Напряжение памяти: 1.1V
• Дополнительные функции: WOL, Система уровень управление, RoHS, M.2 NGFF разъём, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
• Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; 3 вентиляторы с тахометр мониторинг
• Функции BIOS: Пробуждение по часам реального времени RTC
• Бренд: Supermicro
• Модель: X13SAV-D5LVDS
• Артикул: MBD-X13SAV-D5LVDS
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAV-D5LVDS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro RSC-S-6G5. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAV-LVDS. Этот вариант рассматривают для проекта со следующими требованиями: LGA-1700, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro X14SAV-LVDS. Этот вариант рассматривают для проекта со следующими требованиями: LGA-1851, DDR5. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Комплектация

При подборе MBD-X13SAV-D5LVDS согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0044L, CBL-SAST-0933, CBL-PWEX-1066, MCP-260-00166-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
