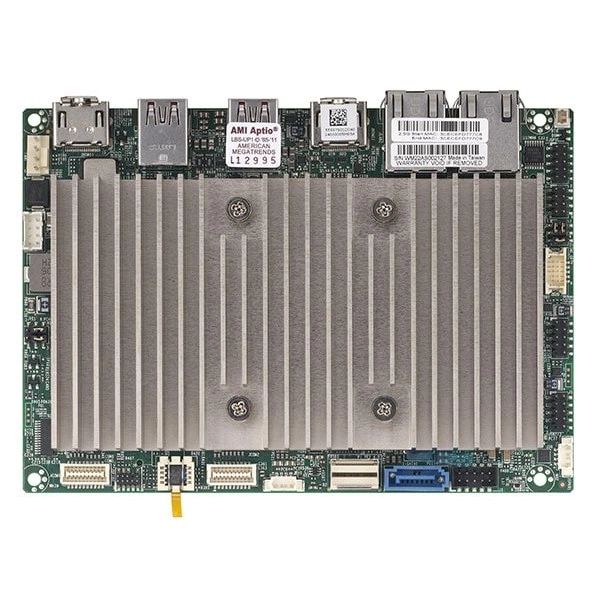

Материнская плата Supermicro X13SAN-L (MBD-X13SAN-L) количество ядер: до 6C/8T; до 10MB кэш

Основное описание материнской платы Supermicro X13SAN-L

Supermicro X13SAN-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Количество ядер - до 6C/8T; до 10MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры.

Поддержка памяти - Количество слотов: 2 слотов DIMM.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

При подборе фиксируют точное исполнение MBD-X13SAN-L. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Количество ядер: до 6C/8T; до 10MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры
• Поддержка памяти: Количество слотов: 2 слотов DIMM
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Аудиоподсистема: ALC 888S HD Аудио
• Порты USB: 2 USB 3.2 Gen2 Тип-C порты (Задний); 2 Тип-A порты (Задний); 4 порты (Разъём)
• Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы)
• Контроль напряжений: +1.05V,+1.8V PCH,+12V,+3.3V,+3.3V дежурный режим,+5V,VBAT,Vcore,Vmem
• Чипсет: Система on Микросхема
• Разъёмы M.2: 1 M.2 PCIe 3.0 x1 CNVi слот (E-key 2230; USB 2.0); 1 M.2 SATA слот (B-key 2242/2280; USB 3.0)
• Программные средства управления: Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA); Watchdog; SuperDoctor® 5
• Индикаторы: HDD активность LED; LAN активность LED; Питание LED
• Бренд: Supermicro
• Модель: X13SAN-L
• Артикул: MBD-X13SAN-L
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAN-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-C, Supermicro X13SAN-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAN-C. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 5C/5T; до 8MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X13SAN-E. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Комплектация

При подборе MBD-X13SAN-L согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0157PL. Необходимый состав поставки согласуют с выбранной конфигурацией.
