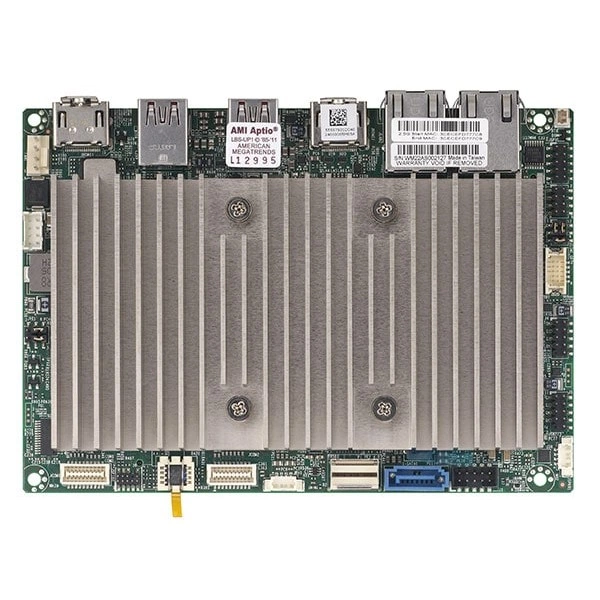

Материнская плата Supermicro X13SAN-C (MBD-X13SAN-C) количество ядер: до 5C/5T; до 8MB кэш

Основное описание материнской платы Supermicro X13SAN-C

Supermicro X13SAN-C - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Количество ядер - до 5C/5T; до 8MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры.

Поддержка памяти - Количество слотов: 2 слотов DIMM.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

При подборе фиксируют точное исполнение MBD-X13SAN-C. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Количество ядер: до 5C/5T; до 8MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры
• Поддержка памяти: Количество слотов: 2 слотов DIMM
• Порты USB: 2 USB 3.2 Gen2 Тип-C порты (Задний); 2 Тип-A порты (Задний); 4 порты (Разъём)
• Управление электропитанием: Управление питанием ACPI; Wake-On-LAN; Force Питание On by Перемычка; Управление из питание-on для восстановление от AC питание потеря; +12-24V Питание DC Вход
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 SMBus разъём порты; 1 Система Вентилятор порты
• Контроль температуры: CPU температура; CPU тепловой защита поддержка; PCH температура; peripheral температура; Система температура
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Поддержка TPM: 1 TPM Микросхема
• Последовательные интерфейсы: 4 COM порты (разъём)
• Дополнительные функции: RoHS
• Функции BIOS: PCI FW 3.0; ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; Пробуждение по часам реального времени RTC
• Бренд: Supermicro
• Модель: X13SAN-C
• Артикул: MBD-X13SAN-C
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAN-C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.

При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-E, Supermicro X13SAN-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAN-E. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X13SAN-H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Комплектация

При подборе MBD-X13SAN-C согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0157PL. Необходимый состав поставки согласуют с выбранной конфигурацией.
