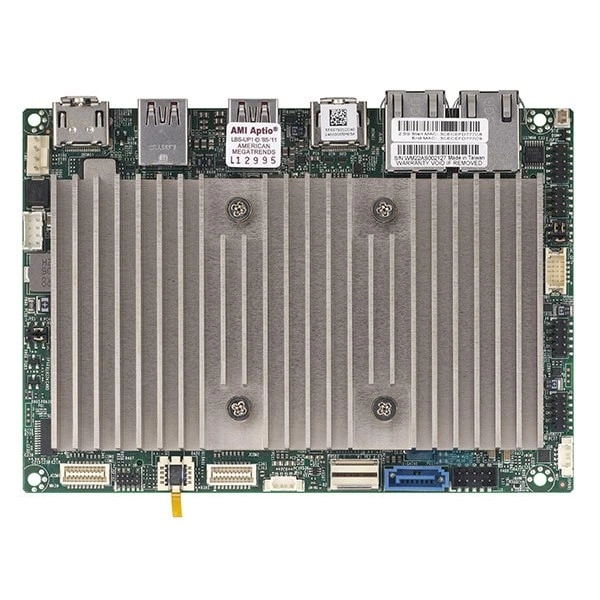

Материнская плата Supermicro X13SAN-E (MBD-X13SAN-E) количество ядер: до 10C/12T; до 12MB кэш

Основное описание материнской платы Supermicro X13SAN-E

Supermicro X13SAN-E - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Количество ядер - до 10C/12T; до 12MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры.

Поддержка памяти - Количество слотов: 2 слотов DIMM.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

При подборе фиксируют точное исполнение MBD-X13SAN-E. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Количество ядер: до 10C/12T; до 12MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры
• Поддержка памяти: Количество слотов: 2 слотов DIMM
• Видеовыходы: 1 HDMI® 2.0b порты; 1 HDMI® порты; 2 Display Port порты
• Дополнительные функции: RoHS
• Тип BIOS: AMI UEFI
• Управление электропитанием: Управление питанием ACPI; Wake-On-LAN; Force Питание On by Перемычка; Управление из питание-on для восстановление от AC питание потеря; +12-24V Питание DC Вход
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 SMBus разъём порты; 1 Система Вентилятор порты
• Объёмы модулей DIMM: SO-DIMM:8GB, 16GB, 32GB
• Контроль напряжений: +1.05V,+1.8V PCH,+12V,+3.3V,+3.3V дежурный режим,+5V,VBAT,Vcore,Vmem
• Интерфейсы SATA: 1 SATA (6Gbps) через Intel® 600 серия
• Сетевой контроллер: Два LAN с Intel® Ethernet Контроллер I225-IT, 2.5G, TSN, industrial grade
• Бренд: Supermicro
• Модель: X13SAN-E
• Артикул: MBD-X13SAN-E
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAN-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-E-WOHS, Supermicro X13SAN-H-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAN-E-WOHS. В спецификации альтернативного проекта ориентиром служат параметры: DDR5, 3.5" SBC. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro X13SAN-H-WOHS. При подборе для другой конфигурации полезно проверить такое исполнение: DDR5, 3.5" SBC. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Комплектация

При подборе MBD-X13SAN-E согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0157PL. Необходимый состав поставки согласуют с выбранной конфигурацией.
