Артикул: MBD-X12STW-F
В наличии

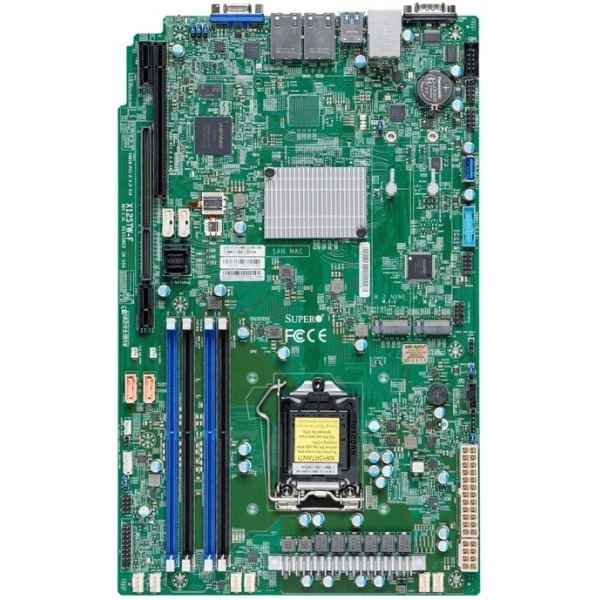

Материнская плата Supermicro X12STW-F (MBD-X12STW-F) специальный форм-фактор, LGA-1200, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12STW-F
Supermicro X12STW-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8" x 13" (20.32cm x 33.02cm).
Процессоры и сокет - 10th поколение Intel® Pentium® процессор, Intel® Xeon® E-2300 процессор; Один сокет сокет H5 (LGA-1200) поддерживается, CPU TDP поддерживается до 95W TDP.
Количество ядер - до 8 ядра, 16 потоки.
Количество слотов DIMM - 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение MBD-X12STW-F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8" x 13" (20.32cm x 33.02cm)
- Процессоры и сокет: 10th поколение Intel® Pentium® процессор, Intel® Xeon® E-2300 процессор; Один сокет сокет H5 (LGA-1200) поддерживается, CPU TDP поддерживается до 95W TDP
- Количество ядер: до 8 ядра, 16 потоки
- Количество слотов DIMM: 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
- Интерфейсы SATA: Intel® C256 контроллер для 8 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 8 SATA3 (6Gbps) порты
- Сетевые порты LAN: 2 RJ45
- Контроль вентиляторов: 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; 6 вентиляторы с тахометр состояние мониторинг; Индикатор перегрева индикация
- Программные средства управления: SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Чипсет: Intel® C256
- Удалённое управление IPMI: ASPEED AST2600 BMC
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Артикул: MBD-X12STW-F
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12STW-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12STH-SYS. В спецификации альтернативного проекта ориентиром служат параметры: Micro-ATX, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro H12SSW-iNL. В спецификации альтернативного проекта ориентиром служат параметры: SP3, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Комплектация
При заказе согласуйте состав позиции MBD-X12STW-F вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-0044L, AOM-TPM-9670V, AOM-TPM-9671V, AOM-TPM-9670H. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12STW-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2600 BMC порты
- Интерфейсы SATA
- Intel® C256 контроллер для 8 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 8 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Порты USB
- 1 USB 3.2 Gen2 порты (1 задний тип A)
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 4.0 x4; 1 PCIe 3.0 x4; Форм-фактор: 2280/22110; Ключ: M-key; Double Высота Разъём
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 PCIe 4.0 x16 Левый Райзер Слот,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Intel® C256
Конструкция и монтаж
- Артикул
- MBD-X12STW-F
- Бренд
- Supermicro
- Габариты
- 8" x 13" (20.32cm x 33.02cm)
- Модель
- X12STW-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор WIO
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 3200/2933/2666 MT/s SDRAM
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Узел manager поддержка, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ACPI питание управление
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; 6 вентиляторы с тахометр состояние мониторинг; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Чипсет напряжение, Корпус вскрытие разъём, 6 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 8 ядра, 16 потоки
- Процессоры и сокет
- 10th поколение Intel® Pentium® процессор, Intel® Xeon® E-2300 процессор; Один сокет сокет H5 (LGA-1200) поддерживается, CPU TDP поддерживается до 95W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 256MB UEFI
- Управление электропитанием
- Управление питанием ACPI
- Функции BIOS
- ACPI 6.0; SMBIOS 3.3; Plug and Play (PnP); Пробуждение по часам реального времени RTC; UEFI 2.7; USB Клавиатура поддержка; PCI 3.0
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
