Артикул: MBD-X12STH-SYS
В наличии

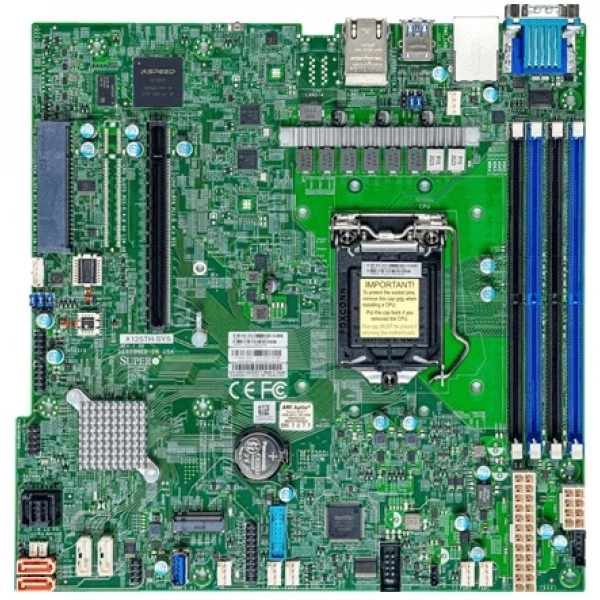

Материнская плата Supermicro X12STH-SYS (MBD-X12STH-SYS) Micro-ATX, LGA-1200, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12STH-SYS
Supermicro X12STH-SYS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Процессоры и сокет - 10th поколение Intel® Pentium® процессор, Intel® Xeon® E-2300 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 95W TDP.
Количество ядер - до 8 ядра, 16 потоки.
Количество слотов DIMM - 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение MBD-X12STH-SYS. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: 10th поколение Intel® Pentium® процессор, Intel® Xeon® E-2300 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 95W TDP
- Количество ядер: до 8 ядра, 16 потоки
- Количество слотов DIMM: 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
- Модель: X12STH-SYS
- Программные средства управления: SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Поддержка DOM: 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
- Интерфейсы SATA: Intel® C256 контроллер для 8 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 8 SATA3 (6Gbps) порты
- Управление электропитанием: Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Артикул: MBD-X12STH-SYS
- Скорость памяти: 3200/2933/2666 MT/s SDRAM
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12STH-SYS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-110T-M, Supermicro SYS-110T-M-EU. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12STW-F. Этот вариант рассматривают для проекта со следующими требованиями: специальный форм-фактор WIO, специальный форм-фактор WIO. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X12STW-TF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: специальный форм-фактор WIO, специальный форм-фактор WIO. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Комплектация
В заявке на MBD-X12STH-SYS укажите нужный состав поставки и принадлежности, связанные с местом установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X12STH-SYS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2600 BMC порты
- Интерфейсы SATA
- Intel® C256 контроллер для 8 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 8 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0 x4; Форм-фактор: 2280/22110; Ключ: M-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x4 (в x8 слот),; 1 PCIe 4.0 x16
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Intel® C256
Конструкция и монтаж
- Артикул
- MBD-X12STH-SYS
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X12STH-SYS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 3200/2933/2666 MT/s SDRAM
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Узел manager поддержка, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ACPI питание управление
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; 6 вентиляторы с тахометр состояние мониторинг; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Чипсет напряжение, Корпус вскрытие разъём, 6 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 8 ядра, 16 потоки
- Процессоры и сокет
- 10th поколение Intel® Pentium® процессор, Intel® Xeon® E-2300 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 95W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 256MB UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 6.0; SMBIOS 2.7; Plug and Play (PnP); Пробуждение по часам реального времени RTC; UEFI 2.7; USB Клавиатура поддержка; PCI 3.0
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
