Артикул: MBD-X12STN-H-WOHS
В наличии

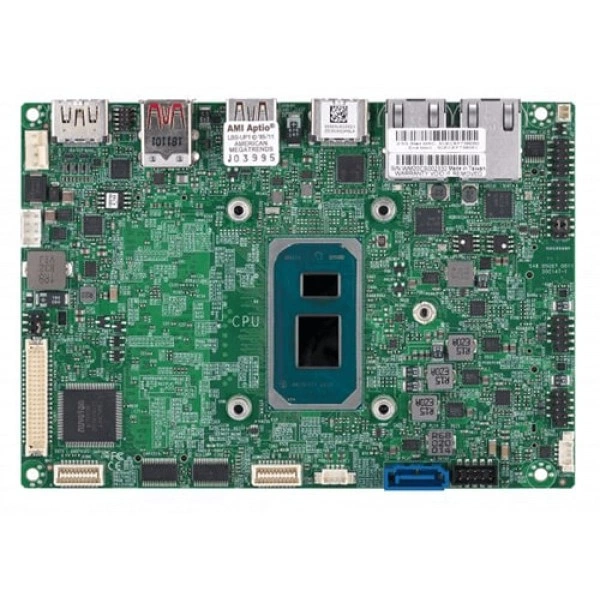

Материнская плата Supermicro X12STN-H-WOHS (MBD-X12STN-H-WOHS) FCBGA-1449, DDR4, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12STN-H-WOHS
Supermicro X12STN-H-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 11th поколение Intel® Core™ i7-1185GRE процессор; Один сокет FCBGA-1449 поддерживается, CPU TDP поддерживается до 28W TDP.
Количество ядер - до 4 ядра, 8 потоки / 12MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При подборе фиксируют точное исполнение MBD-X12STN-H-WOHS. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 11th поколение Intel® Core™ i7-1185GRE процессор; Один сокет FCBGA-1449 поддерживается, CPU TDP поддерживается до 28W TDP
- Количество ядер: до 4 ядра, 8 потоки / 12MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s
- Рабочая температура: -40°C - 85°C (0°F - 140°F)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Видеовыходы: 1 DP (Alt режим) порты
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Тип BIOS: AMI UEFI
- Напряжение памяти: 1.2V
- Графическая подсистема: Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz), HDMI 2.0b (максимум. разрешение до 4096x2160@60Hz), HDMI 1.4b (максимум. разрешение до 4096x2160@30Hz), DP (Alt режим, максимум. разрешение до 4096x2304@60Hz)
- Разъёмы M.2: Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder, M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2), M.2 2242/2280 M-key (PCIe 4.0 x4), NVMe поддержка
- Чипсет: Система on Микросхема
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12STN-H-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-E100-12T-H. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSN-H-WOHS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1356, количество ядер: до 2 ядра, 4 потоки / 4MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X11SWN-H-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1528, количество ядер: до 4 ядра, 8 потоки / 8MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
При заказе согласуйте состав позиции MBD-X12STN-H-WOHS вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12STN-H-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 DP (Alt режим) порты
- Графическая подсистема
- Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz), HDMI 2.0b (максимум. разрешение до 4096x2160@60Hz), HDMI 1.4b (максимум. разрешение до 4096x2160@30Hz), DP (Alt режим, максимум. разрешение до 4096x2304@60Hz)
- Дополнительные интерфейсы
- 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
- Интерфейсы SATA
- 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM, (2 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder, M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2), M.2 2242/2280 M-key (PCIe 4.0 x4), NVMe поддержка
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I225-IT
- Сетевые порты LAN
- 2 RJ45 2.5 Gigabit Ethernet LAN порт
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X12STN-H-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X12STN-H-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 3200 MT/s non-ECC DDR4 Небуферизованная 260pin SODIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 8-pin 12-24V Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Контроль CPU напряжения, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 8 потоки / 12MB кэш
- Процессоры и сокет
- 11th поколение Intel® Core™ i7-1185GRE процессор; Один сокет FCBGA-1449 поддерживается, CPU TDP поддерживается до 28W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка, Управление питанием ACPI
- Функции BIOS
- ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -40°C - 85°C (0°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
