Артикул: SYS-E100-12T-H
В наличии

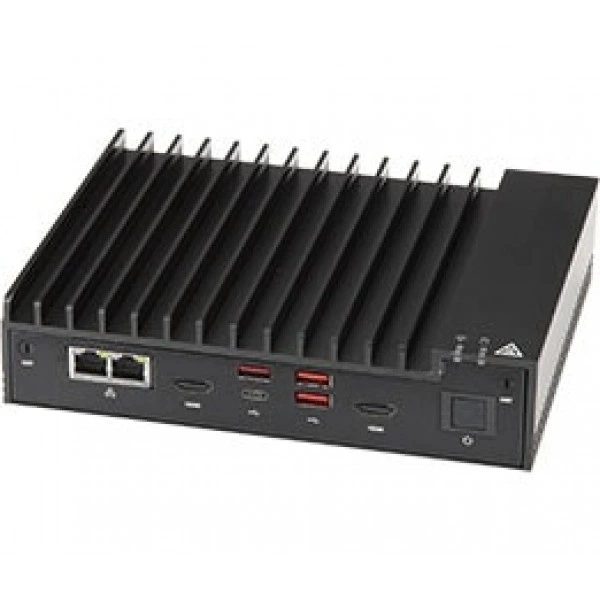

Встраиваемая система Supermicro SYS-E100-12T-H FCBGA-1449, DDR4, до 84W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-12T-H
Supermicro SYS-E100-12T-H - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12STN-H-WOHS.
Процессоры и сокет - 11th поколение Intel® Core™ i7-1185GRE процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 12/15/28W.
Ограничения процессорной подсистемы - версия BIOS 1.1 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 3200MHz.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение SYS-E100-12T-H. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Системная плата: Super X12STN-H-WOHS
- Процессоры и сокет: 11th поколение Intel® Core™ i7-1185GRE процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 12/15/28W
- Ограничения процессорной подсистемы: версия BIOS 1.1 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 3200MHz
- Форм-фактор: 3.5" SBC
- Разъёмы M.2: Ключ: B-key, M-key, E-key; M.2 2242/3042/2280; B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder; E-key (CNVi/PCI-E 3.0 x1/USB2) M.2 2242/2280; M-key (PCI-E 4.0 x4), NVMe поддержка
- Доступный Colors: Чёрный
- Условия эксплуатации и требования: 5% до 95% (без конденсации)
- Ширина: 7.68" (195mm) / 11.81" (300mm) - pkg.
- Напряжение памяти: 1.2V
- Высота: 1.73" (44mm) / 5.12" (130mm) - pkg.
- Артикул: SYS-E100-12T-H
- Программные средства управления: SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-12T-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X12STN-H-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9W-H. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1528, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1356, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
В заявке на SYS-E100-12T-H укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-270-10105-0B, CSE-E101-03, SYS-E100-12T. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E100-12T-H
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- ALC 888S HD Аудио; 1 HD Аудио разъём; (Mic-в/Line-Out) [опционально]
- Видеовыходы
- Intel® Xe Graphics; 1 HDMI 2.0b (4K60Hz), 1 HDMI 1.4b
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 3 USB 3.2 порты, 1 USB-C 3.2 порт, 4 USB 2.0 порты
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280; B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder; E-key (CNVi/PCI-E 3.0 x1/USB2) M.2 2242/2280; M-key (PCI-E 4.0 x4), NVMe поддержка
- Сетевые контроллеры
- Два 2.5GbE LAN с Intel® I225-IT
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-12T-H
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (150mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E100-12T-H
- Модель шасси
- CSE-E101-03
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 3200MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 84W питание адаптер
- Вентиляторы
- Fan-less design
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 1.1 или новее требуется
- Процессоры и сокет
- 11th поколение Intel® Core™ i7-1185GRE процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 12/15/28W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X12STN-H-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -30°C ~ 50°C (-22°F ~ 122°F) с 0.7 m/s воздух поток. The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms
