Артикул: MBD-X12SPO-F
В наличии

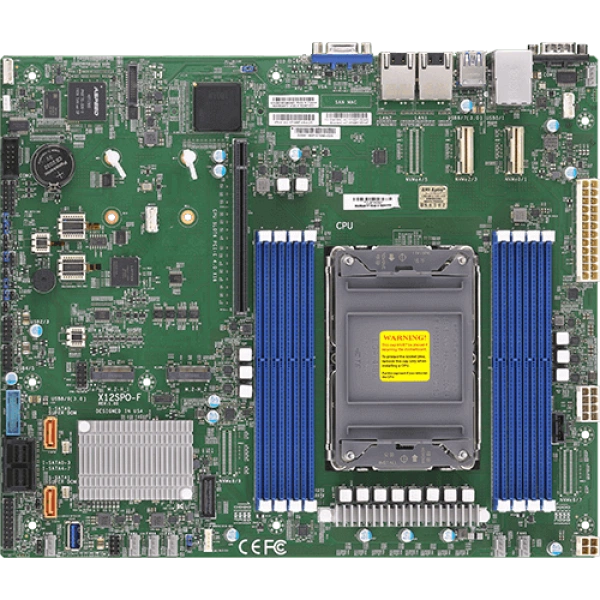

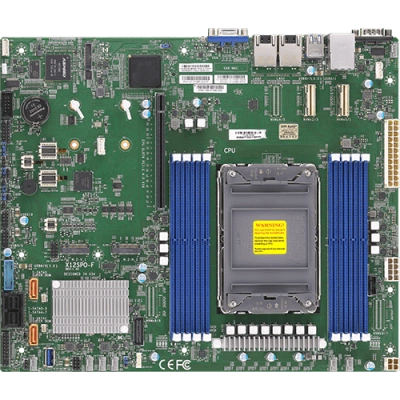

Материнская плата Supermicro X12SPO-F (MBD-X12SPO-F) ATX, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SPO-F
Supermicro X12SPO-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 10" (30.48cm x 25.4cm).
Процессоры и сокет - 3-го поколения Intel® Xeon® Scalable процессоры; Один сокет LGA-4189 (сокет P+) поддерживается, CPU TDP поддерживается до 270W TDP.
Количество ядер - до 40 ядра.
Количество слотов DIMM - 8 слотов DIMM; до 2TB Intel® Optane™ Persistent Память 200 серия; до 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; до 2TB 3DS ECC RDIMM, DDR4-3200MT/s.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
При подборе фиксируют точное исполнение MBD-X12SPO-F. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 10" (30.48cm x 25.4cm)
- Процессоры и сокет: 3-го поколения Intel® Xeon® Scalable процессоры; Один сокет LGA-4189 (сокет P+) поддерживается, CPU TDP поддерживается до 270W TDP
- Количество ядер: до 40 ядра
- Количество слотов DIMM: 8 слотов DIMM; до 2TB Intel® Optane™ Persistent Память 200 серия; до 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; до 2TB 3DS ECC RDIMM, DDR4-3200MT/s
- Контроль температуры: CPU тепловой защита поддержка; PECI
- Слоты PCIe: 1 PCIe 4.0 x16
- Последовательный порт: 1 COM; 1 COM
- Дополнительные функции: WOL, UID, RoHS, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, RoT
- Бренд: Supermicro
- Контроль вентиляторов: 7x 4-pin вентилятор разъёмы (до 7 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Поддержка DOM: 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Объёмы модулей DIMM: 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SPO-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00042-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SPED-F. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X12SPG-NF. Этот вариант рассматривают для проекта со следующими требованиями: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
Комплектование позиции MBD-X12SPO-F удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются SKT-1205L-P4IC-FXC, CBL-0044L, MCP-260-00042-0N, CBL-0042L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SPO-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2600 BMC порты
- Интерфейсы SATA
- Intel® C621A контроллер для 10 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 10 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 2 SATA/PCIe 3.0 x4; Форм-фактор: 2280/22110; Ключ: M-key
- Сетевые контроллеры
- Два LAN с Intel® i350 Gigabit Ethernet Контроллер
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 PCIe 4.0 x16
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Intel® C621A
Конструкция и монтаж
- Артикул
- MBD-X12SPO-F
- Бренд
- Supermicro
- Габариты
- 12" x 10" (30.48cm x 25.4cm)
- Модель
- X12SPO-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- 8 слотов DIMM; до 2TB Intel® Optane™ Persistent Память 200 серия; до 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; до 2TB 3DS ECC RDIMM, DDR4-3200MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Скорость памяти
- 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)
Питание и охлаждение
- Дополнительные функции
- WOL, UID, RoHS, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, RoT
- Индикаторы
- UID/remote UID LED; Индикатор режима ожидания LED; CPU/система перегрев LED
- Контроль вентиляторов
- 7x 4-pin вентилятор разъёмы (до 7 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, Контроль CPU напряжения, HT, Корпус вскрытие разъём, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, 7-вентилятор состояние
- Контроль температуры
- CPU тепловой защита поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 40 ядра
- Процессоры и сокет
- 3-го поколения Intel® Xeon® Scalable процессоры; Один сокет LGA-4189 (сокет P+) поддерживается, CPU TDP поддерживается до 270W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
