Артикул: MBD-X11SSV-M4F
В наличии

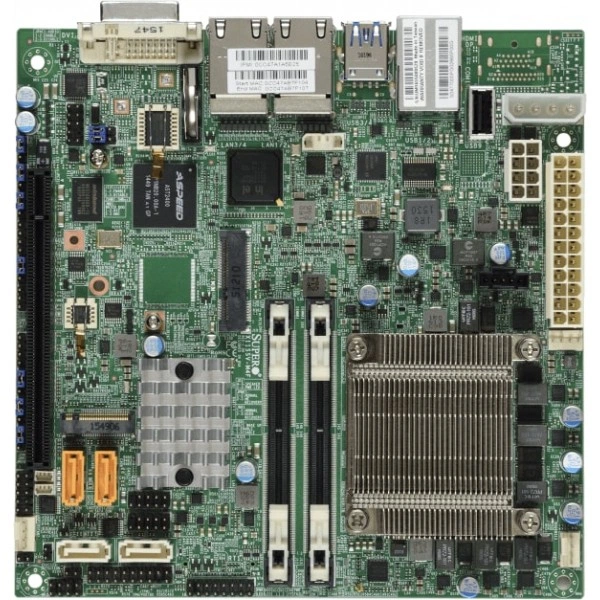

Материнская плата Supermicro X11SSV-M4F (MBD-X11SSV-M4F) Mini-ITX, FCBGA-1440, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSV-M4F
Supermicro X11SSV-M4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1585 v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 65W TDP.
Количество ядер - до 4 ядра, 8 потоки.
Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная ECC SODIMM, DDR4-2133MT/s.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе фиксируют точное исполнение MBD-X11SSV-M4F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1585 v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 65W TDP
- Количество ядер: до 4 ядра, 8 потоки
- Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Поддержка TPM: 1 TPM Разъём
- Скорость памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
- Графическая подсистема: 1 ASPEED AST2400 BMC порты; *Intel Iris Pro P580 для VHD*
- Чипсет: Intel® C236
- Поддержка DOM: 2 SuperDOM (Disk on Module) порт с build питание
- Сетевые порты LAN: 2
- Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Скорость вентилятора управление, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Модель: X11SSV-M4F
- Порты USB: 4 USB 3.2 Gen1 порты (4 задний); 1 USB 2.0 порты (1 Тип A)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSV-M4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SRi-IF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-2066, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SDV-4C-TLN2F. В спецификации альтернативного проекта ориентиром служат параметры: Intel® Xeon® процессор D-2123IT, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Комплектация
При заказе согласуйте состав позиции MBD-X11SSV-M4F вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-0044L, MCP-260-00056-1N, MCP-260-00066-0B, CSE-504. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSV-M4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - A порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты; *Intel Iris Pro P580 для VHD*
- Интерфейсы SATA
- Intel® C236 контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; Intel RSTe; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 3.2 Gen1 порты (4 задний); 1 USB 2.0 порты (1 Тип A)
- Разъёмы M.2
- M.2 Интерфейс: SATA; Форм-фактор: 2280, 2242
- Сетевые контроллеры
- Один LAN с Intel® Ethernet Контроллер I210-AT; Два LAN с Intel® Ethernet Контроллер I350-AM2; Один LAN с Intel® PHY I219LM LAN контроллер, IPMI Общий LAN с I210-AT
- Сетевые порты LAN
- 2
- Слоты PCIe
- 1 PCIe 3.0 x16; Mini PCIe с mSATA поддержка; Bifurcation поддержка on PCIE x16 слот
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Intel® C236
Конструкция и монтаж
- Артикул
- MBD-X11SSV-M4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X11SSV-M4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 32GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, Узел manager поддержка, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, VHD
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Скорость вентилятора управление, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 3 -вентилятор состояние, 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 4 ядра, 8 потоки
- Процессоры и сокет
- Intel® Xeon® процессор E3-1585 v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 65W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog; SuperDoctor 5, IPMIView для Linux/Windows
- Тип BIOS
- 128MB SPI Flash с AMI BIOS
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 1.0 / 2.0 / 3.0 / 4.0; DMI 2.3; PCI 3.0; Plug and Play (PnP); SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по часам реального времени RTC; USB Клавиатура поддержка
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
