Артикул: MBD-X11SDV-4C-TLN2F
В наличии

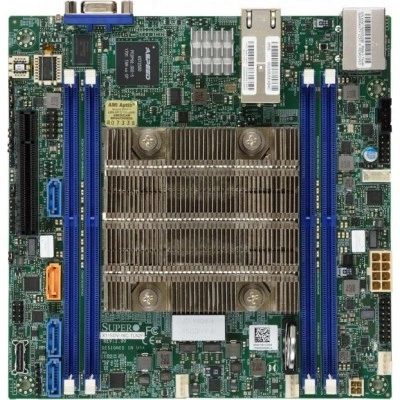

Материнская плата Supermicro X11SDV-4C-TLN2F (MBD-X11SDV-4C-TLN2F) Mini-ITX, Intel® Xeon® процессор D-2123IT, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SDV-4C-TLN2F
Supermicro X11SDV-4C-TLN2F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.75" x 6.75" (17.15cm x 17.15cm).
Процессоры и сокет - Intel® Xeon® процессор D-2123IT.
Количество ядер - до 4 ядра, 8 потоки / 8MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2400MT/s; до 256GB ECC RDIMM, DDR4-2400MT/s.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
При подборе фиксируют точное исполнение MBD-X11SDV-4C-TLN2F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.75" x 6.75" (17.15cm x 17.15cm)
- Процессоры и сокет: Intel® Xeon® процессор D-2123IT
- Количество ядер: до 4 ядра, 8 потоки / 8MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2400MT/s; до 256GB ECC RDIMM, DDR4-2400MT/s
- Поддержка DOM: 1 SATA DOM (Disk on Module) поддержка разъёма питания
- Программные средства управления: SuperDoctor® 5, SUM, SPM, Intel® Узел Manager, SSM, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Напряжение памяти: 1.2V
- Модель: X11SDV-4C-TLN2F
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.2
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Бренд: Supermicro
- Контроль напряжений: VBAT, Поддерживается система управление утилита, Контроль CPU напряжения, 3 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SDV-4C-TLN2F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CBL-SAST-0956. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SDV-8C-TLN2F. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-2518, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SDV-12C-TLN2F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Xeon® процессор D-2166NT, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
Комплектование позиции MBD-X11SDV-4C-TLN2F удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-PWEX-1063, MCP-260-00084-0N, CBL-0044L, CBL-SAST-0956. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SDV-4C-TLN2F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты
- Интерфейсы SATA
- SoC контроллер для 8 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA порты через OCuLink (или PCIE3.0 x4 для NVMe)
- Поддержка DOM
- 1 SATA DOM (Disk on Module) поддержка разъёма питания
- Поддержка TPM
- 1 TPM Разъём
- Сетевые контроллеры
- Два LAN с 10Gbase-T
- Сетевые порты LAN
- 1 RJ45; 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x8; 1 PCIe 3.0 x4 NVMe Внутренний Порт через OCuLink
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SDV-4C-TLN2F
- Бренд
- Supermicro
- Габариты
- 6.75" x 6.75" (17.15cm x 17.15cm)
- Модель
- X11SDV-4C-TLN2F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2400MT/s; до 256GB ECC RDIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- LRDIMM: 16GB, 32GB, 64GB, 128GB; RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2400MHz)
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, Узел manager поддержка, Два охлаждение zones, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Индикаторы
- UID/remote UID LED; Питание LED; BMC/IPMI Контроль активности LED
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Скорость вентилятора управление; Две зоны охлаждения; 3 вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Поддерживается система управление утилита, Контроль CPU напряжения, 3 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения
- Контроль температуры
- Тепловой управление для 3 вентилятор разъёмы
Процессорная подсистема
- Количество ядер
- до 4 ядра, 8 потоки / 8MB кэш
- Процессоры и сокет
- Intel® Xeon® процессор D-2123IT
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, SUM, SPM, Intel® Узел Manager, SSM, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
