Артикул: MBD-X11SSV-M4
В наличии

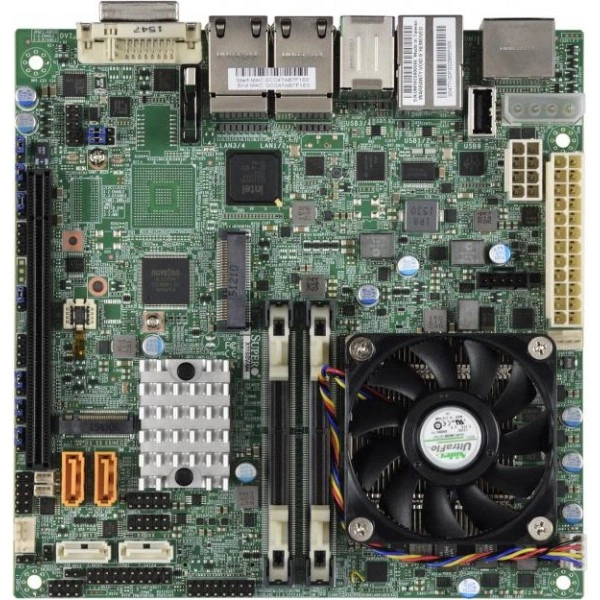

Материнская плата Supermicro X11SSV-M4 (MBD-X11SSV-M4) Mini-ITX, FCBGA-1440, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSV-M4
Supermicro X11SSV-M4 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1515M v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP.
Количество ядер - до 4 ядра, 8 потоки / 8MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная ECC/non-ECC SODIMM, DDR4-2133MT/s.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
При подборе фиксируют точное исполнение MBD-X11SSV-M4. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1515M v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP
- Количество ядер: до 4 ядра, 8 потоки / 8MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная ECC/non-ECC SODIMM, DDR4-2133MT/s
- Интерфейсы SATA: Intel® CM236 контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; Intel RSTe; 4 SATA3 (6Gbps) порты
- Программные средства управления: SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Управление электропитанием: Включение питания режим для AC питание восстановление, Управление питанием ACPI, ATX Питание разъём, +12V Питание DC Вход
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Графическая подсистема: 1 Intel® Iris Pro Graphics P580 порты
- Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; PWM вентилятор скорость управление; Скорость вентилятора управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Температура хранения: -20°C - 60°C (-4°F - 140°F)
- Дополнительные функции: WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, Intel Smart Response Technology
- Напряжение памяти: 1.2V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSV-M4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSV-M4F. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR4, IPMI. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X11SCV-L. Этот вариант рассматривают для проекта со следующими требованиями: LGA-1151, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
При подборе MBD-X11SSV-M4 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0985, CBL-0044L, MCP-260-00056-1N, AOM-TPM-9655V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSV-M4
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - I порты
- Графическая подсистема
- 1 Intel® Iris Pro Graphics P580 порты
- Интерфейсы SATA
- Intel® CM236 контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; Intel RSTe; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 3.2 Gen1 порты (4 задний); 1 USB 2.0 порты (1 Тип A)
- Разъёмы M.2
- M.2 Интерфейс: SATA; Форм-фактор: 2280, 2242
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT; Два LAN с Intel® Ethernet Контроллер I350-AM2
- Сетевые порты LAN
- 4 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x16; Mini PCIe с mSATA поддержка; Bifurcation поддержка on PCIE x16 слот
- Чипсет
- Intel® CM236
Конструкция и монтаж
- Артикул
- MBD-X11SSV-M4
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X11SSV-M4
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 32GB небуферизованная ECC/non-ECC SODIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2400/2133/1866 MT/s ECC/non-ECC DDR4 SODIMM Небуферизованная (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, Intel Smart Response Technology
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; PWM вентилятор скорость управление; Скорость вентилятора управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Контроль CPU напряжения, Корпус вскрытие разъём, 3 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 4 ядра, 8 потоки / 8MB кэш
- Процессоры и сокет
- Intel® Xeon® процессор E3-1515M v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI, ATX Питание разъём, +12V Питание DC Вход
- Функции BIOS
- ACPI 5.0; DMI 2.3; PCI 3.0; Plug and Play (PnP); SMBIOS 3.0; UEFI 2.3.1; USB Клавиатура поддержка
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
