Артикул: MBD-X11SSH-GTF-1585L
В наличии

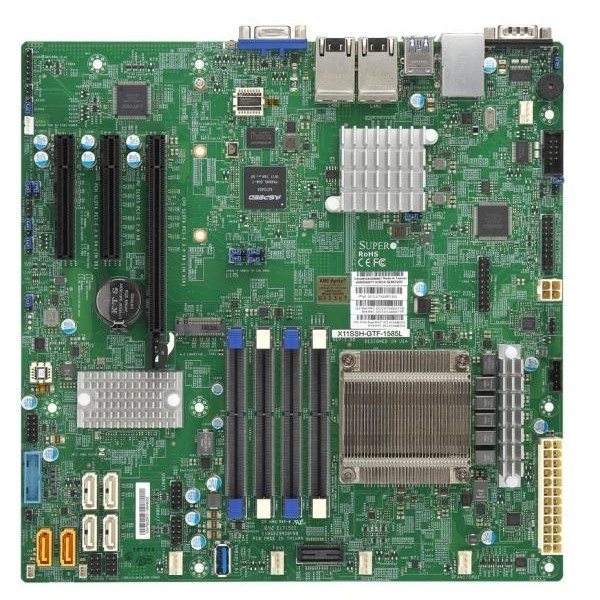

Материнская плата Supermicro X11SSH-GTF-1585L (MBD-X11SSH-GTF-1585L) Micro-ATX, FCBGA-1440, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSH-GTF-1585L
Supermicro X11SSH-GTF-1585L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1585L v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP.
Количество слотов DIMM - 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s.
Скорость памяти - 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе фиксируют точное исполнение MBD-X11SSH-GTF-1585L. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1585L v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP
- Количество слотов DIMM: 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Скорость памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
- Разъёмы M.2: M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 22110, 2242, 2280; Ключ: M-key
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Контроль вентиляторов: 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; Индикатор перегрева индикация
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Чипсет: Intel® C236
- Слоты PCIe: 1 PCIe 3.0 x8 (в x16 слот),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Поддержка TPM: 1 TPM Разъём
- Напряжение памяти: 1.2V
- Программные средства управления: SuperDoctor® 5, NMI, SUM, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSH-GTF-1585L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00042-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSL-nF. В спецификации альтернативного проекта ориентиром служат параметры: LGA-1151, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SSV-M4F. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Комплектация
Для исполнения MBD-X11SSH-GTF-1585L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0044L, MCP-260-00042-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSH-GTF-1585L
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- Intel® C236 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка DOM
- 2 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (6 через разъём)
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 22110, 2242, 2280; Ключ: M-key
- Сетевые контроллеры
- Два LAN с Intel® X550 10GBase-T Ethernet Контроллер
- Слоты PCIe
- 1 PCIe 3.0 x8 (в x16 слот),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; ASPEED AST2400 BMC
- Чипсет
- Intel® C236
Конструкция и монтаж
- Артикул
- MBD-X11SSH-GTF-1585L
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X11SSH-GTF-1585L
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL; M.2 NGFF разъём; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; VHD
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1585L v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog
- Тип BIOS
- 128MB SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 3.0 / 4.0; SMBIOS 2.7.1; APM 1.2; DMI 2.3; UEFI 2.3.1; Аппаратные функции BIOS Virus защита; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
