Артикул: MBD-X11SSH-GTF-1585
В наличии

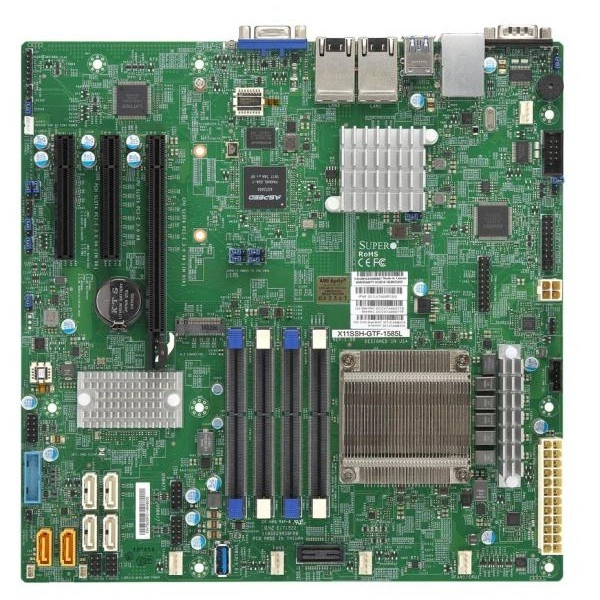

Материнская плата Supermicro X11SSH-GTF-1585 (MBD-X11SSH-GTF-1585) Micro-ATX, FCBGA-1440, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSH-GTF-1585
Supermicro X11SSH-GTF-1585 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1585 v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 65W TDP.
Количество слотов DIMM - 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s.
Скорость памяти - 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
При подборе фиксируют точное исполнение MBD-X11SSH-GTF-1585. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1585 v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 65W TDP
- Количество слотов DIMM: 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Скорость памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
- Контроль вентиляторов: 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; Индикатор перегрева индикация
- Рабочая температура: 0°C - 50°C (32°F - 122°F)
- Сетевые контроллеры: Два LAN с Intel® X550 10GBase-T Ethernet Контроллер
- Температура хранения: -40°C - 70°C (-40°F - 158°F)
- Функции BIOS: ACPI 3.0 / 4.0; SMBIOS 2.7.1; APM 1.2; DMI 2.3; UEFI 2.3.1; Аппаратные функции BIOS Virus защита; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
- Чипсет: Intel® C236
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Индикаторы: UID/remote UID LED; CPU/система перегрев LED
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSH-GTF-1585 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00042-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSL-nF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-1151, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SSV-M4F. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
В заявке на MBD-X11SSH-GTF-1585 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-0044L, MCP-260-00042-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSH-GTF-1585
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- Intel® C236 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка DOM
- 2 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (6 через разъём)
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 22110, 2242, 2280; Ключ: M-key
- Сетевые контроллеры
- Два LAN с Intel® X550 10GBase-T Ethernet Контроллер
- Слоты PCIe
- 1 PCIe 3.0 x8 (в x16 слот),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; ASPEED AST2400 BMC
- Чипсет
- Intel® C236
Конструкция и монтаж
- Артикул
- MBD-X11SSH-GTF-1585
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X11SSH-GTF-1585
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL; M.2 NGFF разъём; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; VHD
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1585 v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 65W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog
- Тип BIOS
- 128MB SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 3.0 / 4.0; SMBIOS 2.7.1; APM 1.2; DMI 2.3; UEFI 2.3.1; Аппаратные функции BIOS Virus защита; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
