Артикул: MBD-X11SSH-GF-1585L
В наличии

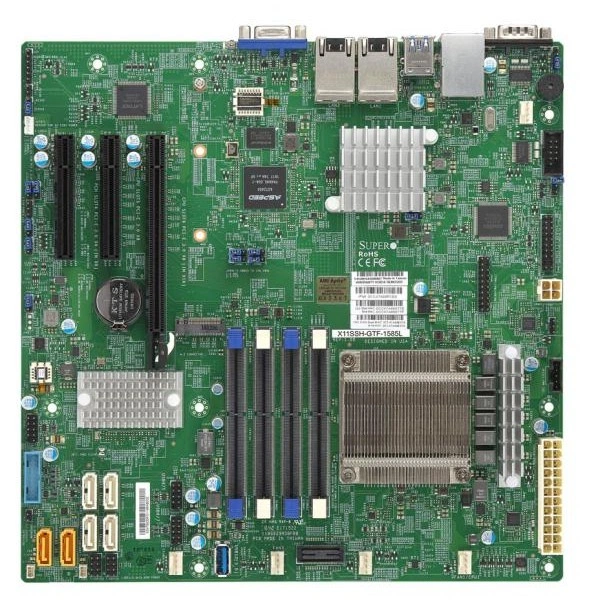

Материнская плата Supermicro X11SSH-GF-1585L (MBD-X11SSH-GF-1585L) Micro-ATX, FCBGA-1440, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSH-GF-1585L
Supermicro X11SSH-GF-1585L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1585L v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP.
Количество слотов DIMM - 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s.
Скорость памяти - 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение MBD-X11SSH-GF-1585L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1585L v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP
- Количество слотов DIMM: 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Скорость памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Объёмы модулей DIMM: 4GB, 8GB, 16GB
- Напряжение памяти: 1.2V
- Интерфейсы SATA: Intel® C236 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Порты USB: 6 USB 2.0 порты (6 через разъём)
- Функции BIOS: ACPI 1.0 / 2.0 / 3.0 / 4.0; SMBIOS 2.7.1; APM 1.2; DMI 2.3; UEFI 2.3.1; Аппаратные функции BIOS Virus защита; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
- Управление электропитанием: Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Дополнительные функции: WOL; M.2 NGFF разъём; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; VHD
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSH-GF-1585L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00042-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSL-nF. Этот вариант рассматривают для проекта со следующими требованиями: LGA-1151, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SSV-M4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Комплектация
В спецификации поставки для MBD-X11SSH-GF-1585L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0044L, MCP-260-00042-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSH-GF-1585L
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- Intel® C236 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка DOM
- 2 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (6 через разъём)
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 22110, 2242, 2280; Ключ: M-key
- Сетевые контроллеры
- Два LAN с Intel® i350 Gigabit Ethernet Контроллер
- Слоты PCIe
- 1 PCIe 3.0 x8 (в x16 слот),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; ASPEED AST2400 BMC
- Чипсет
- Intel® C236
Конструкция и монтаж
- Артикул
- MBD-X11SSH-GF-1585L
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X11SSH-GF-1585L
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL; M.2 NGFF разъём; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; VHD
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1585L v5; Один сокет FCBGA-1440 поддерживается, CPU TDP поддерживается до 45W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog
- Тип BIOS
- 128MB SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 1.0 / 2.0 / 3.0 / 4.0; SMBIOS 2.7.1; APM 1.2; DMI 2.3; UEFI 2.3.1; Аппаратные функции BIOS Virus защита; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
