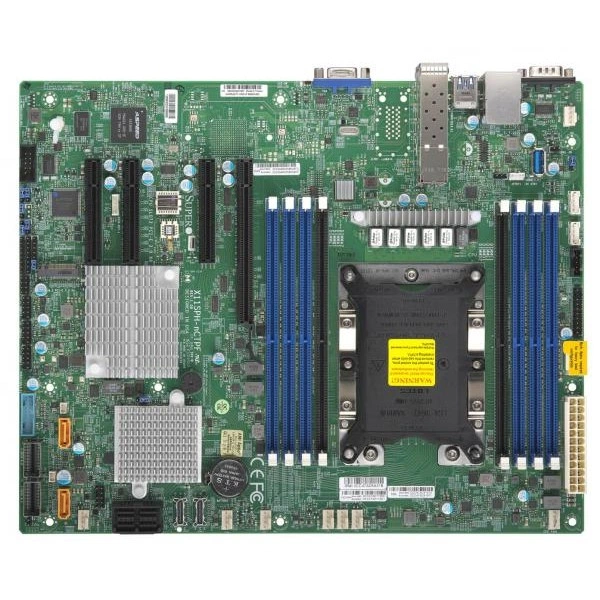

Материнская плата Supermicro X11SPH-nCTPF (MBD-X11SPH-nCTPF) ATX, LGA-3647, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SPH-nCTPF
Supermicro X11SPH-nCTPF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.38cm).
Процессоры и сокет - 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Один сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP.
Количество ядер - до 28 ядра.
Количество слотов DIMM - 8 слотов DIMM; до 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 2TB 3DS ECC RDIMM, DDR4-2933MT/s.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе фиксируют точное исполнение MBD-X11SPH-nCTPF. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.38cm)
- Процессоры и сокет: 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Один сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP
- Количество ядер: до 28 ядра
- Количество слотов DIMM: 8 слотов DIMM; до 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 2TB 3DS ECC RDIMM, DDR4-2933MT/s
- Контроль вентиляторов: 8x 4-pin вентилятор разъёмы (до 8 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Две зоны охлаждения; Индикатор перегрева индикация
- Слоты PCIe: 1 PCIe 3.0 x16 (x16 или x8 ),; 1 PCIe 3.0 x8 (x0 или x8 ),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Скорость памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
- Последовательный порт: 1 COM; 1 COM
- Модель: X11SPH-nCTPF
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Сетевые порты LAN: 2 SFP+
- Артикул: MBD-X11SPH-nCTPF
- Видеовыходы: 1 VGA порты
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SPH-nCTPF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SPH-nCTF. В спецификации альтернативного проекта ориентиром служат параметры: Intel Xeon Scalable процессоры-SP, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SPA-TF. При подборе для другой конфигурации полезно проверить такое исполнение: E-ATX, E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
В спецификации поставки для MBD-X11SPH-nCTPF зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0044L, MCP-260-00109-0N, MCP-260-00114-0N, AOM-TPM-9670V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SPH-nCTPF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты
- Интерфейсы SAS
- 8 SAS порты
- Интерфейсы SATA
- Broadcom® 3008 SW контроллер для 8 SAS3 (12 Gbps) порты; RAID 0,1,10; Intel® C622 контроллер для 10 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 10 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (6 через разъём)
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 2280; Ключ: M-key
- Сетевые контроллеры
- Два LAN с 10G SFP+ с Intel® X722 + Inphi CS4227
- Сетевые порты LAN
- 2 SFP+
- Слоты PCIe
- 1 PCIe 3.0 x16 (x16 или x8 ),; 1 PCIe 3.0 x8 (x0 или x8 ),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Intel® C622
Конструкция и монтаж
- Артикул
- MBD-X11SPH-nCTPF
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Модель
- X11SPH-nCTPF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- 8 слотов DIMM; до 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 2TB 3DS ECC RDIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- LRDIMM: 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
Питание и охлаждение
- Дополнительные функции
- WOL; UID; RoHS; Управление из питание-on для восстановление от AC питание потеря; ACPI питание управление
- Индикаторы
- UID/remote UID LED; Индикатор режима ожидания LED; CPU/система перегрев LED
- Контроль вентиляторов
- 8x 4-pin вентилятор разъёмы (до 8 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Две зоны охлаждения; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, 8 -вентилятор состояние
- Контроль температуры
- CPU тепловой защита поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 28 ядра
- Процессоры и сокет
- 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Один сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, KVM с выделенный LAN, SPM, Intel® Узел Manager, IPMI2.0, Watchdog
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 6.0; Пробуждение по часам реального времени RTC; SMBIOS 3.0 или новее
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
