Артикул: MBD-X11SDW-14C-TP13F
В наличии

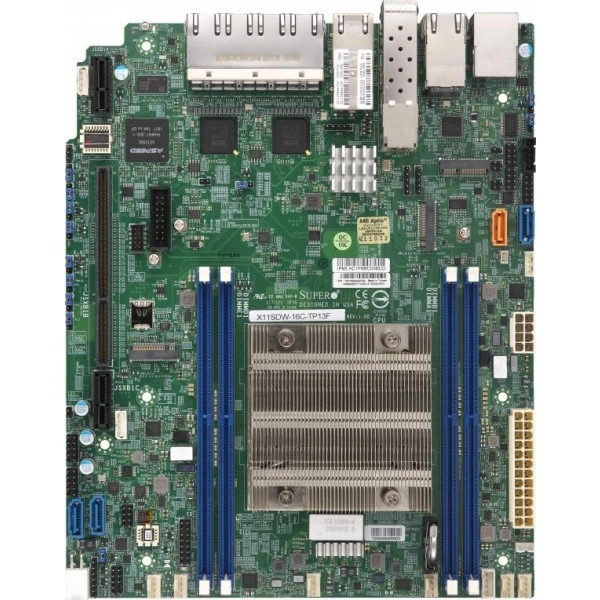

Материнская плата Supermicro X11SDW-14C-TP13F (MBD-X11SDW-14C-TP13F) специальный форм-фактор, FCBGA-2518, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SDW-14C-TP13F
Supermicro X11SDW-14C-TP13F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8" x 10" (20.32cm x 25.4cm).
Процессоры и сокет - Intel® Xeon® процессор D-2173IT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 70W TDP.
Количество ядер - до 14 ядра, 28 потоки / 19MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение MBD-X11SDW-14C-TP13F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8" x 10" (20.32cm x 25.4cm)
- Процессоры и сокет: Intel® Xeon® процессор D-2173IT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 70W TDP
- Количество ядер: до 14 ядра, 28 потоки / 19MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Программные средства управления: SuperDoctor® 5, NMI, SUM, KVM с выделенный LAN, Intel® Узел Manager, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Температура хранения: -40°C - 70°C (-40°F - 158°F)
- Объёмы модулей DIMM: 8GB, 16GB, 32GB, 64GB, 128GB
- Тип BIOS: 256MB UEFI
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Напряжение памяти: 1.2V
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Поддержка TPM: 1 TPM Разъём & Микросхема оба
- Скорость памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SDW-14C-TP13F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro RSC-R1UW-2E16. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro B2SD2-12C-TF. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro B2SD2-16C-TF. В спецификации альтернативного проекта ориентиром служат параметры: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Комплектация
Для исполнения MBD-X11SDW-14C-TP13F заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0044L, MCP-260-00143-0n, CBL-CDAT-0850, RSC-R1UW-2E16. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SDW-14C-TP13F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты; Разъём Только
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280/22110, 2230, 2242; Ключ: M-key, E-key, B-key
- Сетевые контроллеры
- Четыре LAN с 1GbE с Intel® I350-AM4; Два LAN с 10Gbase-T; Два LAN с 10G SFP+ LAN через SoC; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, Всего 13 LAN порты; Один LAN с 1GbE с Intel® I210; Один LAN с Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45; 2 SFP+; 2 RJ45 10GBase-T порты; 9 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x32 Левый Райзер Слот
- Удалённое управление IPMI
- ASPEED AST2500; Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SDW-14C-TP13F
- Бренд
- Supermicro
- Габариты
- 8" x 10" (20.32cm x 25.4cm)
- Модель
- X11SDW-14C-TP13F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB
- Скорость памяти
- 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, Узел manager поддержка, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, SDDC
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация
- Контроль напряжений
- Система температура, Система уровень управление, Поддерживается система управление утилита, Память, HT, Корпус вскрытие разъём, 6 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
Процессорная подсистема
- Количество ядер
- до 14 ядра, 28 потоки / 19MB кэш
- Процессоры и сокет
- Intel® Xeon® процессор D-2173IT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 70W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, KVM с выделенный LAN, Intel® Узел Manager, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 256MB UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.7; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
