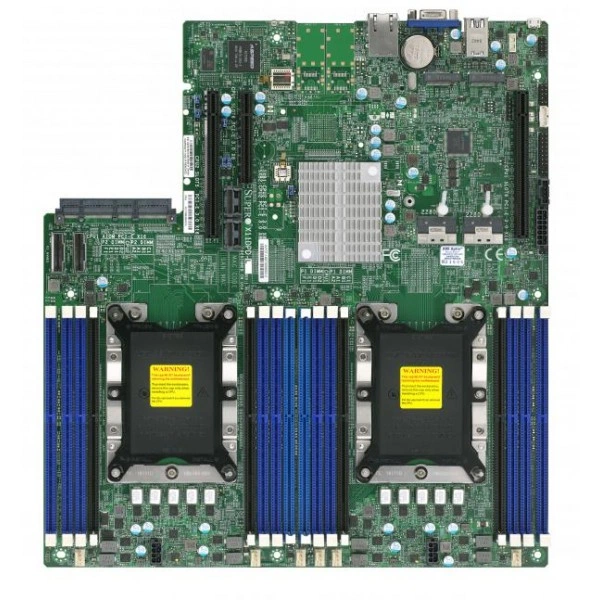

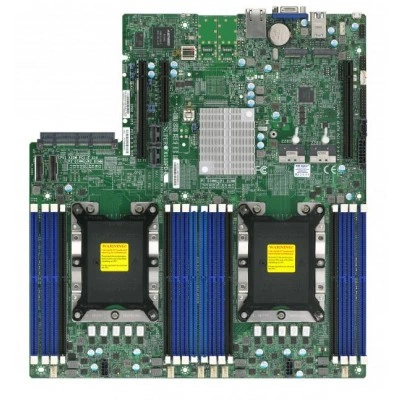

Материнская плата Supermicro X11DPD-L (MBD-X11DPD-L) E-ATX, LGA-3647, ECC DDR4

Основное описание материнской платы Supermicro X11DPD-L

Supermicro X11DPD-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - E-ATX.

Габариты - 12" x 13" (30.48cm x 33.02cm).

Процессоры и сокет - 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Два сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP, Два UPI до 10.4 GT/s.

Количество слотов DIMM - 12 слотов DIMM; до 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 3TB 3DS ECC RDIMM, DDR4-2933MT/s.

Скорость памяти - 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

При подборе фиксируют точное исполнение MBD-X11DPD-L. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Технические особенности

• Форм-фактор: E-ATX
• Габариты: 12" x 13" (30.48cm x 33.02cm)
• Процессоры и сокет: 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Два сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP, Два UPI до 10.4 GT/s
• Количество слотов DIMM: 12 слотов DIMM; до 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 3TB 3DS ECC RDIMM, DDR4-2933MT/s
• Скорость памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
• Разъёмы M.2: M.2 Интерфейс: 1 PCIe 3.0 x4; 1 PCIe 3.0 x1; Форм-фактор: 2280; Ключ: M-key; The CPU-attached M.2 слот is поддержка с the Intel NVMe накопители только (поддержка RAID 0,1).; PCH-attached M.2 слоты can поддержка either Intel optane память с solid состояние или 3rd party NVMe SSD (поддержка RAID 0,1); M.2-E1 порт pre-установлен один Intel Wi-Fi 6(802.11ax)+BT5.1 модуль
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Контроль вентиляторов: 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); PWM вентилятор скорость управление; 6 вентиляторы с тахометр состояние мониторинг; Состояние мониторинг для скорость управление
• Индикаторы: UID/remote UID LED; Питание LED; BMC/IPMI Контроль активности LED; CPU/система перегрев LED
• Дополнительные функции: UID, RoHS, Узел manager поддержка, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие контроль
• Программные средства управления: SuperDoctor® 5, SUM, KVM с выделенный LAN, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog
• Тип BIOS: 256MB UEFI
• Последовательный порт: 1 COM
• Артикул: MBD-X11DPD-L
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X11DPD-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.

Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X11DPT-L, Supermicro X11DPD-M25. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X11DPT-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: специальный форм-фактор Twin, Intel® Xeon® Scalable процессоры (codenamed Cascade. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro X11DPD-M25. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор, 25GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Комплектация

Для исполнения MBD-X11DPD-L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
