Артикул: MBD-X10SLD-HF
В наличии

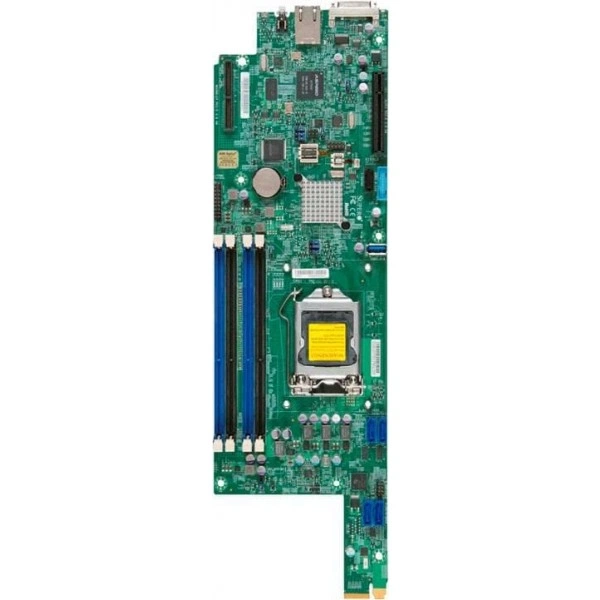

Материнская плата Supermicro X10SLD-HF (MBD-X10SLD-HF) специальный форм-фактор, LGA 1150, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SLD-HF
Supermicro X10SLD-HF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 4.6" x 11.7" (11.68cm x 29.72cm).
Процессоры и сокет - Intel® 4th поколение Core? i3 серия, Intel® Celeron®, Intel® Pentium®v, Intel® Xeon® процессор E3-1200 v3, Intel® Xeon® процессор E3-1200 v4 серия.Один сокет LGA 1150 поддерживается.
Количество слотов DIMM - до 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 слотов DIMM 4 240-pin DDR3 DIMM разъёмы.
Тип памяти - 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе фиксируют точное исполнение MBD-X10SLD-HF. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 4.6" x 11.7" (11.68cm x 29.72cm)
- Процессоры и сокет: Intel® 4th поколение Core? i3 серия, Intel® Celeron®, Intel® Pentium®v, Intel® Xeon® процессор E3-1200 v3, Intel® Xeon® процессор E3-1200 v4 серия.Один сокет LGA 1150 поддерживается
- Количество слотов DIMM: до 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 слотов DIMM 4 240-pin DDR3 DIMM разъёмы
- Тип памяти: 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Чипсет: Intel® C226 Express PCH
- Поддержка TPM: 1 TPM Разъём
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Сетевые контроллеры: Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Слоты PCIe: 1 PCI-E 3.0 x8 (Micro Низкопрофильное исполнение)для Два GbE, 10GbE или IB AOC
- Контроль ошибок памяти: Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Бренд: Supermicro
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SLD-HF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X9SCD+-HF, Supermicro X10QBL. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SCD+-HF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1155, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X10QBL. Этот вариант рассматривают для проекта со следующими требованиями: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
В спецификации поставки для MBD-X10SLD-HF зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X10SLD-HF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт,через KVM разъём
- Графическая подсистема
- Aspeed AST2400 BMC через KVM разъём
- Интерфейсы SATA
- Intel® C226 контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 2 USB 2.0 порты (2 задний Тип A))3 USB 3.0 порты (2 разъёмы + 1 Тип A); 2 USB 2.0 порты vis KVM разъём
- Последовательные порты и разъёмы
- 1 COM Порт (1 задний), через KVM разъём; 1 fast UART 16550 последовательный
- Сетевые контроллеры
- Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 (Micro Низкопрофильное исполнение)для Два GbE, 10GbE или IB AOC
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Intel® C226 Express PCH
Конструкция и монтаж
- Артикул
- MBD-X10SLD-HF
- Бренд
- Supermicro
- Габариты
- 4.6" x 11.7" (11.68cm x 29.72cm)
- Модель
- X10SLD-HF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- до 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 слотов DIMM 4 240-pin DDR3 DIMM разъёмы
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Тип памяти
- 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Узел Manager Поддержка, RoHS, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UIDBMC Контроль активности LED, Система Failure LED
- Контроль вентиляторов
- Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурный режим, 5 Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V, Чипсет Напряжение, HT, Память, Память Напряжения, Контроль CPU напряжения, Контроль для CPU ядра, Поддерживается система управление утилита, Система уровень управление, Система температура, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® 4th поколение Core? i3 серия, Intel® Celeron®, Intel® Pentium®v, Intel® Xeon® процессор E3-1200 v3, Intel® Xeon® процессор E3-1200 v4 серия.Один сокет LGA 1150 поддерживается
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismPower-on режим для AC питание recoveryInternal/Внешний modem ring-on
- Функции BIOS
- ACPI 5.0USB Клавиатура supportACPI 5.0
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Температура хранения
- -20°C ~ 60°C (-4°F ~ 140°F)
