Артикул: MBD-X10SLD-F
В наличии

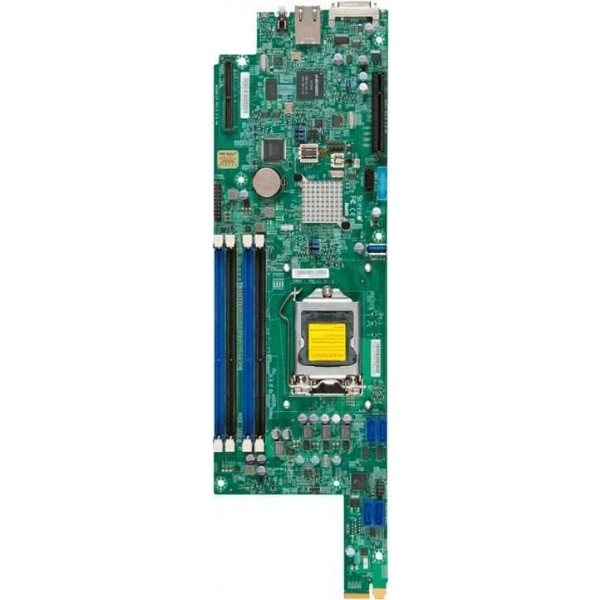

Материнская плата Supermicro X10SLD-F (MBD-X10SLD-F) специальный форм-фактор, LGA 1150, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SLD-F
Supermicro X10SLD-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 4.6" x 11.7" (11.68cm x 29.72cm).
Процессоры и сокет - Intel® 4th поколение Core? i3 серия, Intel® Celeron®, Intel® Pentium®v, Intel® Xeon® процессор E3-1200 v3, Intel® Xeon® процессор E3-1200 v4 серия.Один сокет LGA 1150 поддерживается.
Количество слотов DIMM - до 32GB небуферизованная ECC UDIMM, в 4 слотов DIMM 4x 240-pin DDR3 DIMM разъёмы.
Тип памяти - 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
При подборе фиксируют точное исполнение MBD-X10SLD-F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 4.6" x 11.7" (11.68cm x 29.72cm)
- Процессоры и сокет: Intel® 4th поколение Core? i3 серия, Intel® Celeron®, Intel® Pentium®v, Intel® Xeon® процессор E3-1200 v3, Intel® Xeon® процессор E3-1200 v4 серия.Один сокет LGA 1150 поддерживается
- Количество слотов DIMM: до 32GB небуферизованная ECC UDIMM, в 4 слотов DIMM 4x 240-pin DDR3 DIMM разъёмы
- Тип памяти: 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Функции BIOS: ACPI 5.0USB Клавиатура supportDMI (SMBIOS) 2.7
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Интерфейсы SATA: 2 SATA3 (6 Gbps) порты; 2 SATA2 (3 Gbps); 2 SATA3 (6Gbps) port2 SATA2 (3Gbps) порт
- Температура хранения: -40°C - 70°C (-40°F - 158°F)
- Объёмы модулей DIMM: 2GB, 4GB, 8GB
- Дополнительные функции: ACPI питание управление, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, RoHS, Система уровень управление, UID, WOL
- Модель: X10SLD-F
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Программные средства управления: IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SuperDoctor® III, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SLD-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X10QBL, Supermicro X10QBL-CT. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10QBL. Этот вариант рассматривают для проекта со следующими требованиями: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X10QBL-CT. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Комплектация
При заказе согласуйте состав позиции MBD-X10SLD-F вместе с монтажными принадлежностями для выбранной установки. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-X10SLD-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт,через KVM разъём
- Графическая подсистема
- Aspeed AST2400 BMC через KVM разъём
- Интерфейсы SATA
- 2 SATA3 (6 Gbps) порты; 2 SATA2 (3 Gbps); 2 SATA3 (6Gbps) port2 SATA2 (3Gbps) порт
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 2 USB 2.0 порты (2 задний Тип A))3 USB 3.0 порты (2 разъёмы + 1 Тип A); USB 2.0 через KVM разъём
- Последовательные порты и разъёмы
- 1 COM Порт (1 задний), через KVM разъём
- Сетевые контроллеры
- Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 (Micro Низкопрофильное исполнение)для Два GbE, 10GbE или IB AOC
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Intel® C224 Express PCH
Конструкция и монтаж
- Артикул
- MBD-X10SLD-F
- Бренд
- Supermicro
- Габариты
- 4.6" x 11.7" (11.68cm x 29.72cm)
- Модель
- X10SLD-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- до 32GB небуферизованная ECC UDIMM, в 4 слотов DIMM 4x 240-pin DDR3 DIMM разъёмы
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Тип памяти
- 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, RoHS, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UIDBMC Контроль активности LED, Система Failure LED
- Контроль вентиляторов
- Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Поддержка 3-pin вентиляторы (w/o скорость управление), Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурный режим, 5 Фаза-коммутация напряжение регулятор, Чипсет Напряжение, HT, Память, Память Напряжения, Контроль CPU напряжения, Контроль для CPU ядра, Поддерживается система управление утилита, Система уровень управление, Система температура, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® 4th поколение Core? i3 серия, Intel® Celeron®, Intel® Pentium®v, Intel® Xeon® процессор E3-1200 v3, Intel® Xeon® процессор E3-1200 v4 серия.Один сокет LGA 1150 поддерживается
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SuperDoctor® III, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismPower-on режим для AC питание восстановление
- Функции BIOS
- ACPI 5.0USB Клавиатура supportDMI (SMBIOS) 2.7
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
