Артикул: MBD-X10SDV-8C-TLN4F
В наличии

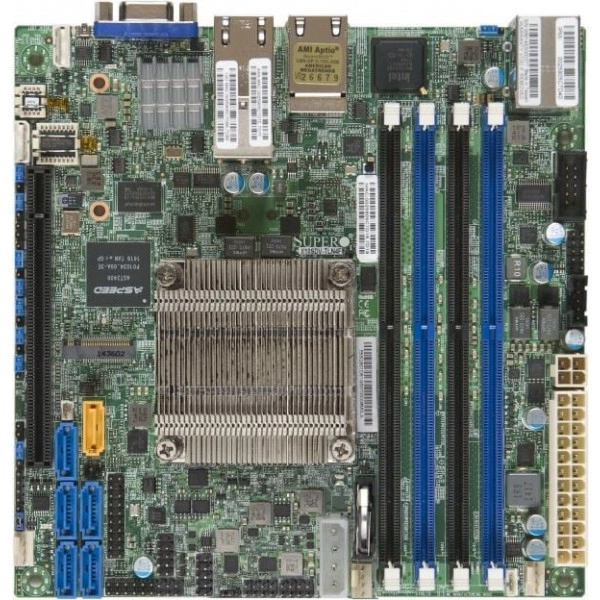

Материнская плата Supermicro X10SDV-8C-TLN4F (MBD-X10SDV-8C-TLN4F) Mini-ITX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-8C-TLN4F
Supermicro X10SDV-8C-TLN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Xeon® процессор D-1541.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W.
Ядра и кэш - 8 ядра, 16 потоки / 12MB кэш.
Количество слотов DIMM - до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
При подборе фиксируют точное исполнение MBD-X10SDV-8C-TLN4F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1541.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W
- Ядра и кэш: 8 ядра, 16 потоки / 12MB кэш
- Количество слотов DIMM: до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Видеовыходы: 1 VGA порт
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Сетевые порты LAN: 2 RJ45 10GBase-T ports2 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
- Порты USB: 4 USB 2.0 порты (4 разъёмы, Тип A))2 USB 3.0 порты (2 задний)
- Артикул: MBD-X10SDV-8C-TLN4F
- Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Контроль напряжений: +1.8V, +12V, +3.3V, +5V, Корпус вскрытие разъём, HT, Память, Память Напряжения, Контроль для CPU ядра, Система уровень управление, Система температура
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-8C-TLN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-8C-TLN4F+. Этот вариант рассматривают для проекта со следующими требованиями: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-12C-TLN4F+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
В спецификации поставки для MBD-X10SDV-8C-TLN4F зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики MBD-X10SDV-8C-TLN4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт
- Порты USB
- 4 USB 2.0 порты (4 разъёмы, Тип A))2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I350-AM2; Два LAN с SoC; Два 10GbE; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 2 RJ45 10GBase-T ports2 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x16
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-8C-TLN4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X10SDV-8C-TLN4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2400/2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Два Охлаждение Zones, Hyper-Скорость Technology аппаратные функции ускорение, M.2 NGFF разъём, Узел Manager Поддержка, RoHS
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UID
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Две зоны охлаждения, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, Корпус вскрытие разъём, HT, Память, Память Напряжения, Контроль для CPU ядра, Система уровень управление, Система температура
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1541.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W
- Ядра и кэш
- 8 ядра, 16 потоки / 12MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog; SUM
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление
- Функции BIOS
- PCI 3.0ACPI 5.0USB Клавиатура supportHardware BIOS Virus protectionUEFI 2.4RTC (Часы реального времени) WakeupSMBIOS 2.8
Условия эксплуатации
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
