Артикул: MBD-X10SDV-2C-TP8F
В наличии

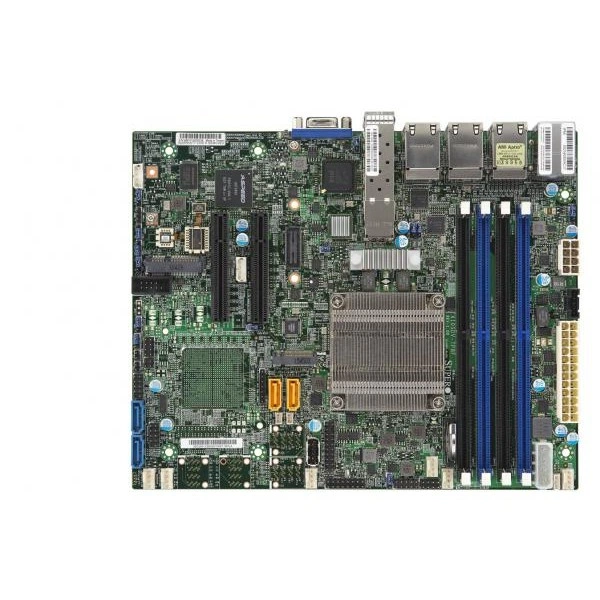

Материнская плата Supermicro X10SDV-2C-TP8F (MBD-X10SDV-2C-TP8F) Flex ATX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-2C-TP8F
Supermicro X10SDV-2C-TP8F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9.0" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Pentium® процессор D1508.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W.
Ядра и кэш - 2 ядра, 4 потоки / 3MB кэш.
Количество слотов DIMM - до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При подборе фиксируют точное исполнение MBD-X10SDV-2C-TP8F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9.0" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Pentium® процессор D1508.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш: 2 ядра, 4 потоки / 3MB кэш
- Количество слотов DIMM: до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Модель: X10SDV-2C-TP8F
- Бренд: Supermicro
- Рабочая относительная влажность: 10% ~ 85% (без конденсации)
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Индикаторы: CPU / Система Индикатор перегрева, UID/Удалённый UID
- Тип BIOS: 128Mb SPI Flash с AMI BIOS
- Разъёмы M.2: 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280/22110
- Контроль напряжений: +1.8V, +12V, +3.3V, +5V, 1.2V (VDIMM), 6 -вентилятор состояние, Корпус вскрытие разъём, HT, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура, VBAT
- Сетевые контроллеры: Два LAN с 10G SFP+ от D-1500 SoC; Четыре LAN с 1GbE с Inte® I350-AM4; Два LAN с 1GbE с Intel® I210; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-2C-TP8F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-12C+-TP8F. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-4C+-TP4F. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Комплектация
Для исполнения MBD-X10SDV-2C-TP8F заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-X10SDV-2C-TP8F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10 RSTe; 4 SATA3 (6Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 5 USB 2.0 порты (4 разъёмы, 1 Тип A)2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280/22110
- Сетевые контроллеры
- Два LAN с 10G SFP+ от D-1500 SoC; Четыре LAN с 1GbE с Inte® I350-AM4; Два LAN с 1GbE с Intel® I210; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN port6 1GbE LAN ports2 10G SFP+ LAN порты
- Слоты PCIe
- 2 PCI-E 3.0 x8Mini-PCI-E с mSATA поддержка
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-2C-TP8F
- Бренд
- Supermicro
- Габариты
- 9.0" x 7.25" (22.86cm x 18.42cm)
- Модель
- X10SDV-2C-TP8F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 8-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Два Охлаждение Zones, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UID
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы), Две зоны охлаждения, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Четыре Зона охлаждения, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, 1.2V (VDIMM), 6 -вентилятор состояние, Корпус вскрытие разъём, HT, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Pentium® процессор D1508.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш
- 2 ядра, 4 потоки / 3MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementATX Питание разъём+12V Питание DC InputControl из питание-on для восстановление от AC питание lossCPU тепловой защита поддержка для процессор protectionM.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0ACPI 5.0USB Клавиатура supportHardware BIOS Virus protectionSMBIOS 2.8UEFI 2.4RTC (Часы реального времени) Wakeup
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
