Артикул: MBD-X10SDV-2C-TP4F
В наличии

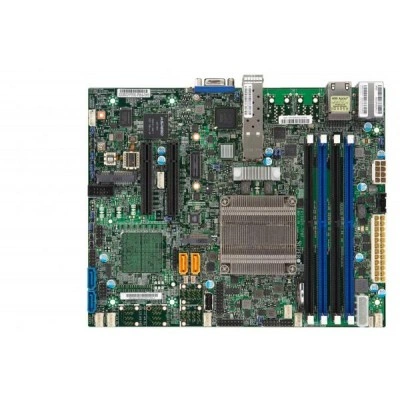

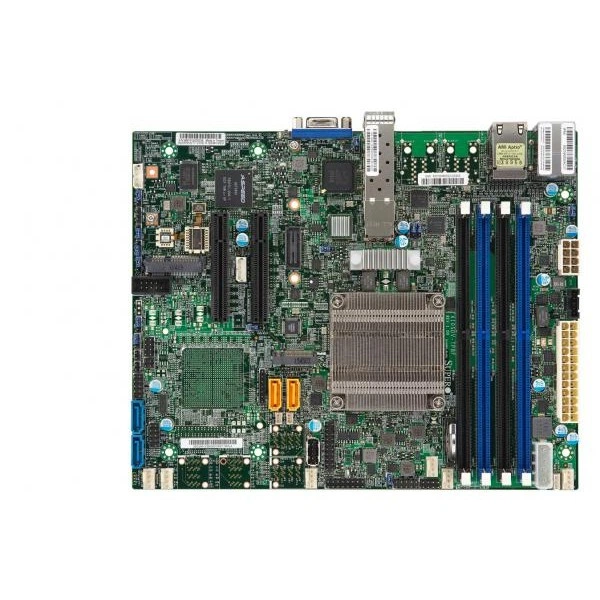

Материнская плата Supermicro X10SDV-2C-TP4F (MBD-X10SDV-2C-TP4F) Flex ATX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-2C-TP4F
Supermicro X10SDV-2C-TP4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9.0" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W.
Ядра и кэш - 2 ядра, 4 потоки / 3MB кэш.
Количество слотов DIMM - 128GB регистровая ECC RDIMM, DDR4-2133MHz64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение MBD-X10SDV-2C-TP4F. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9.0" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш: 2 ядра, 4 потоки / 3MB кэш
- Количество слотов DIMM: 128GB регистровая ECC RDIMM, DDR4-2133MHz64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Дополнительные функции: 12V DC или ATX Питание Source, Корпус вскрытие контроль, Корпус вскрытие разъём, RoHS
- Чипсет: Система on Микросхема
- Порты USB: 5 USB 2.0 порты (4 разъёмы, 1 Тип A)2 USB 3.0 порты (2 задний)
- Сетевые контроллеры: Два LAN с 10G SFP+ от D-1500 SoC; Два LAN с 1GbE с Intel® I210
- Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Модель: X10SDV-2C-TP4F
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Рабочая относительная влажность: 10% ~ 85% (без конденсации)
- Тип BIOS: 128Mb SPI Flash с AMI BIOS
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-2C-TP4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-5018D-LN4T. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-4C+-TP4F. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-12C+-TP8F. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Комплектация
При заказе согласуйте состав позиции MBD-X10SDV-2C-TP4F вместе с монтажными принадлежностями для выбранной установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X10SDV-2C-TP4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10 RSTe; 4 SATA3 (6Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 5 USB 2.0 порты (4 разъёмы, 1 Тип A)2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCI-E 3.0 x4Form Factor: 2242/2280/22110Key: M-key
- Сетевые контроллеры
- Два LAN с 10G SFP+ от D-1500 SoC; Два LAN с 1GbE с Intel® I210
- Сетевые порты LAN
- 2 10G SFP+ LAN ports2 1GbE LAN ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x8M.2 PCI-E 3.0x4, M Ключ 2242/2280/22110, Mini-PCI-E с mSATA поддержка
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-2C-TP4F
- Бренд
- Supermicro
- Габариты
- 9.0" x 7.25" (22.86cm x 18.42cm)
- Модель
- X10SDV-2C-TP4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 128GB регистровая ECC RDIMM, DDR4-2133MHz64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, Корпус вскрытие контроль, Корпус вскрытие разъём, RoHS
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы), 4 вентиляторы с тахометр мониторинг, Две зоны охлаждения, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление, Система уровень управление
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, 1.2V (VDIMM), Корпус вскрытие разъём, Система уровень управление, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш
- 2 ядра, 4 потоки / 3MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementATX Питание разъём+12V Питание DC InputControl из питание-on для восстановление от AC питание lossCPU тепловой защита поддержка для процессор protectionM.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0ACPI 5.0USB Клавиатура supportSMBIOS 2.8UEFI 2.4RTC (Часы реального времени) Wakeup
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
