Артикул: MBD-X10SDV-2C-TLN2F
В наличии

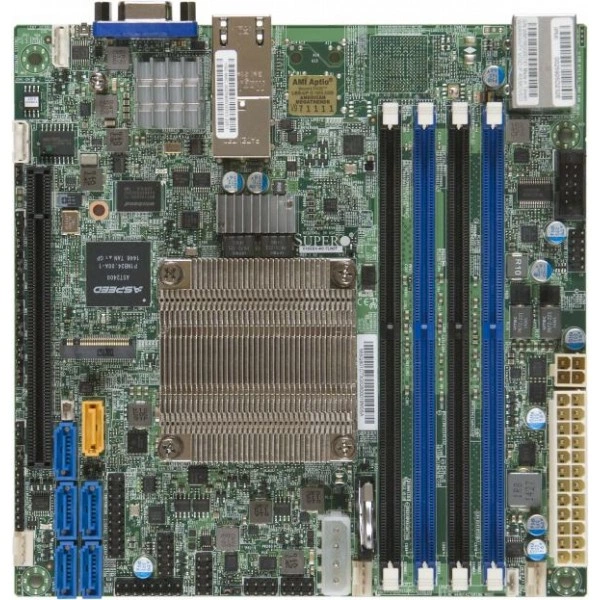

Материнская плата Supermicro X10SDV-2C-TLN2F (MBD-X10SDV-2C-TLN2F) Mini-ITX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-2C-TLN2F
Supermicro X10SDV-2C-TLN2F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W.
Ядра и кэш - 2 ядра, 4 потоки / 3MB кэш.
Количество слотов DIMM - до 128GB регистровая ECC RDIMM, DDR4-1866MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-1866MHz, в 4 слотов DIMM.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При подборе фиксируют точное исполнение MBD-X10SDV-2C-TLN2F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш: 2 ядра, 4 потоки / 3MB кэш
- Количество слотов DIMM: до 128GB регистровая ECC RDIMM, DDR4-1866MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-1866MHz, в 4 слотов DIMM
- Относительная влажность хранения: 10% ~ 95% (без конденсации)
- Тип памяти: 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM (Рабочий скорость до 1866MHz)
- Модель: X10SDV-2C-TLN2F
- Чипсет: Система on Микросхема
- Разъёмы M.2: M.2 Интерфейс: 1 SATA/PCI-E 3.0 x4Form Factor: 2242, 2280Key: M-key
- Сетевые порты LAN: 2 RJ45 10GBase-T ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe: 1 PCI-E 3.0 x16
- Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
- Сетевые контроллеры: Два LAN с 10Gbase-T; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-2C-TLN2F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-12C-TLN4F+. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-8C-TLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 10GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Комплектация
Комплектование позиции MBD-X10SDV-2C-TLN2F удобно проверить по перечню компонентов вашей системы до оформления заказа. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X10SDV-2C-TLN2F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10 RSTe; 6 SATA3 (6Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 4 USB 2.0 порты (4 разъёмы, Тип A))2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCI-E 3.0 x4Form Factor: 2242, 2280Key: M-key
- Сетевые контроллеры
- Два LAN с 10Gbase-T; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 2 RJ45 10GBase-T ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x16
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-2C-TLN2F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X10SDV-2C-TLN2F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- до 128GB регистровая ECC RDIMM, DDR4-1866MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-1866MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM (Рабочий скорость до 1866MHz)
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, Корпус вскрытие контроль, Корпус вскрытие разъём, RoHS
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Две зоны охлаждения, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление
- Контроль напряжений
- +12V, +3.3V, +5V, Корпус вскрытие разъём, Контроль для CPU ядра, Система уровень управление, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш
- 2 ядра, 4 потоки / 3MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление
- Функции BIOS
- PCI 3.0ACPI 3.0 / 4.0USB Клавиатура supportHardware BIOS Virus protectionRTC (Часы реального времени) WakeupSMBIOS 2.8UEFI 2.4
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
