Артикул: MBD-X10SDV-2C-7TP4F
В наличии

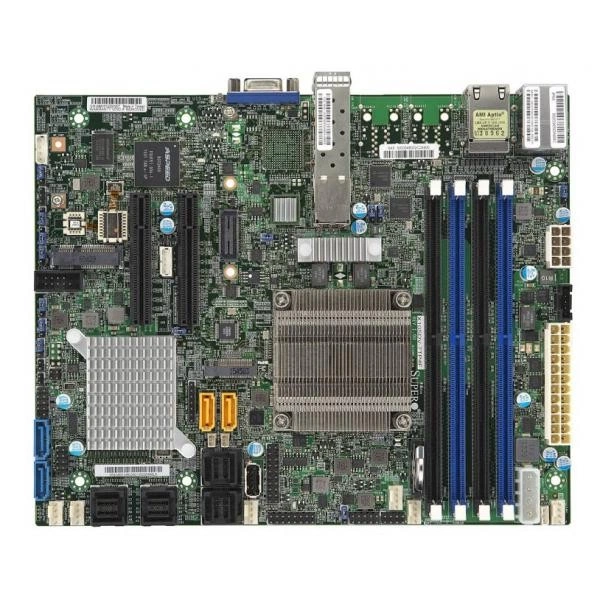

Материнская плата Supermicro X10SDV-2C-7TP4F (MBD-X10SDV-2C-7TP4F) Flex ATX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-2C-7TP4F
Supermicro X10SDV-2C-7TP4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9.0" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W.
Ядра и кэш - 2 ядра, 4 потоки / 3MB кэш.
Количество слотов DIMM - до 128GB регистровая ECC RDIMM, DDR4-1866MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-1866MHz, в 4 слотов DIMM.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение MBD-X10SDV-2C-7TP4F. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9.0" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш: 2 ядра, 4 потоки / 3MB кэш
- Количество слотов DIMM: до 128GB регистровая ECC RDIMM, DDR4-1866MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-1866MHz, в 4 слотов DIMM
- Напряжение памяти: 1.2V
- Управление электропитанием: ACPI Питание ManagementATX Питание разъём+12V Питание DC InputControl из питание-on для восстановление от AC питание lossCPU тепловой защита поддержка для процессор protectionM.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Бренд: Supermicro
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
- Чипсет: Система on Микросхема
- Контроль напряжений: +1.8V, +12V, +3.3V, +5V, Корпус вскрытие разъём, Контроль для CPU ядра, Система уровень управление, VBAT
- Дополнительные функции: 12V DC или ATX Питание Source, Корпус вскрытие контроль, Корпус вскрытие разъём, RoHS
- Модель: X10SDV-2C-7TP4F
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-2C-7TP4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SSG-5018D2-AR12L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-4C+-TP4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-12C+-TP8F. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
В заявке на MBD-X10SDV-2C-7TP4F укажите нужный состав поставки и принадлежности, связанные с местом установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X10SDV-2C-7TP4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SAS
- Broadcom 2116 SW контроллер для 16 SATA3 (6Gbps) порты; SAS2 и SATA3
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 5 USB 2.0 порты (4 разъёмы, 1 Тип A)2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCI-E 3.0 x4Form Factor: 2242, 2280, 22110Key: M-key
- Сетевые контроллеры
- Два LAN с 10G SFP+ от D-1500 SoC; Два LAN с 1GbE с Intel® I210
- Сетевые порты LAN
- 2 10G SFP+ LAN ports2 1GbE LAN ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x8Mini-PCI-E с mSATA поддержка
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-2C-7TP4F
- Бренд
- Supermicro
- Габариты
- 9.0" x 7.25" (22.86cm x 18.42cm)
- Модель
- X10SDV-2C-7TP4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- до 128GB регистровая ECC RDIMM, DDR4-1866MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-1866MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, Корпус вскрытие контроль, Корпус вскрытие разъём, RoHS
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы), Две зоны охлаждения, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, Корпус вскрытие разъём, Контроль для CPU ядра, Система уровень управление, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Pentium® процессор D1508. сокет FCBGA1667 поддерживается, CPU TDP поддержка 25W
- Ядра и кэш
- 2 ядра, 4 потоки / 3MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementATX Питание разъём+12V Питание DC InputControl из питание-on для восстановление от AC питание lossCPU тепловой защита поддержка для процессор protectionM.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0ACPI 5.0USB Клавиатура supportHardware BIOS Virus protectionSMBIOS 2.8UEFI 2.4
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
