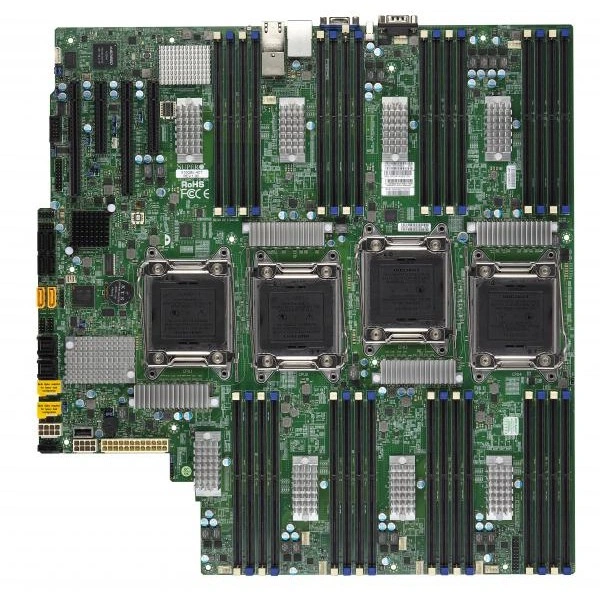

Материнская плата Supermicro X10QBL-4 (MBD-X10QBL-4) специальный форм-фактор, LGA 2011, ECC DDR4

Основное описание материнской платы Supermicro X10QBL-4

Supermicro X10QBL-4 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 16.79" x 16.4" (42.65cm x 41.66cm).

Процессоры и сокет - Intel® Xeon® процессор E7-4800 v3, Intel® Xeon® процессор E7-4800 v4, Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s.

Ядра и кэш - до 24 ядра / до 60 MB кэш.

Количество слотов DIMM - до 4TB 3DS ECC RDIMM, DDR4-1866MHz; до 4TB 3DS ECC LRDIMM, DDR4-1866MHz, в 32 DIMM slotsSupports 4TB DDR4 ECC LRDIMM.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

При подборе фиксируют точное исполнение MBD-X10QBL-4. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 16.79" x 16.4" (42.65cm x 41.66cm)
• Процессоры и сокет: Intel® Xeon® процессор E7-4800 v3, Intel® Xeon® процессор E7-4800 v4, Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s
• Ядра и кэш: до 24 ядра / до 60 MB кэш
• Количество слотов DIMM: до 4TB 3DS ECC RDIMM, DDR4-1866MHz; до 4TB 3DS ECC LRDIMM, DDR4-1866MHz, в 32 DIMM slotsSupports 4TB DDR4 ECC LRDIMM
• Видеовыходы: 1 VGA порт
• Сетевые контроллеры: Два LAN с Intel® i350 Gigabit Ethernet Контроллер; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с Realtek RTL8211E PHY (выделенный IPMI)
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
• Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 5 Фаза-коммутация напряжение регулятор, Чипсет Напряжение, HT, Память, Контроль для CPU ядра, VBAT
• Управление электропитанием: ACPI Питание ManagementMain Коммутатор Override MechanismCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление
• Последовательные порты и разъёмы: 2 COM Порты (1 задний, 1 разъём)
• Программные средства управления: IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, KVM с выделенный LAN, SPM, SUM, SuperDoctor® 5, Watchdog
• Контроль вентиляторов: 8x 4-pin вентилятор разъёмы (до 8 вентиляторы), 4x 9cm + 3x 8cm вентиляторы w/ скорость управление, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление
• Бренд: Supermicro
• Модель: X10QBL-4
• Артикул: MBD-X10QBL-4
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X10QBL-4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X10QRH+, Supermicro X10QBL. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X10QRH+. В спецификации альтернативного проекта ориентиром служат параметры: последовательные порты и разъёмы: 1 COM Порт (1 задний), специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X10QBL. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR3, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Комплектация

Комплектование позиции MBD-X10QBL-4 удобно проверить по перечню компонентов вашей системы до оформления заказа. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
