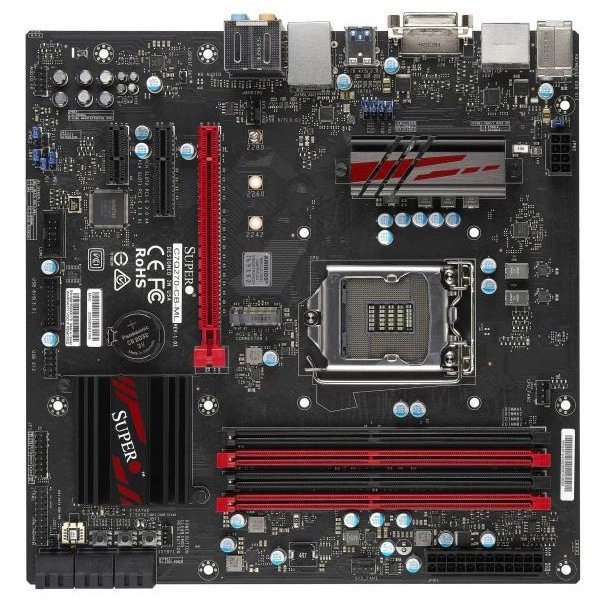

Материнская плата Supermicro C7Q270-CB-ML (MBD-C7Q270-CB-ML) microATX, LGA 1151, DDR4

Основное описание материнской платы Supermicro C7Q270-CB-ML

Supermicro C7Q270-CB-ML - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - microATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - Intel® 6th/7th поколение Core? i7/Core?i5/Core?i3/Pentium®/Celeron® серия процессор.Один сокет H4 (LGA 1151) поддерживается, CPU TDP поддержка до 65W TDP.

Количество слотов DIMM - до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MHz, в 4 слотов DIMM.

Тип памяти - 2400MHz/2133MHz DDR4 288-pin Non-ECC UDIMM.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

При подборе фиксируют точное исполнение MBD-C7Q270-CB-ML. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Технические особенности

• Форм-фактор: microATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: Intel® 6th/7th поколение Core? i7/Core?i5/Core?i3/Pentium®/Celeron® серия процессор.Один сокет H4 (LGA 1151) поддерживается, CPU TDP поддержка до 65W TDP
• Количество слотов DIMM: до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MHz, в 4 слотов DIMM
• Тип памяти: 2400MHz/2133MHz DDR4 288-pin Non-ECC UDIMM
• Контроль напряжений: +12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3 -вентилятор состояние, 3+2 Фаза-коммутация напряжение регулятор, 3.3V дежурный режим, Корпус вскрытие разъём, Поддерживается система управление утилита, VBAT
• Объёмы модулей DIMM: 4GB, 8GB, 16GB
• Сетевые порты LAN: 1 RJ45 Gigabit Ethernet LAN порты
• Интерфейсы SATA: Intel® Q270 Express контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
• Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), 3 вентиляторы с тахометр мониторинг, Низкий шум вентилятор скорость управление, PWM вентилятор скорость управление, Состояние мониторинг для скорость управление
• Управление электропитанием: ATX Питание connectorACPI Питание ManagementCPU тепловой защита поддержка для процессор protectionPower-on режим для AC питание recoveryKeyboard Wakeup от Soft-Off
• Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер
• Чипсет: Intel® Q270 Express
• Графическая подсистема: до DP 1.2, до HDMI 1.4b
• Бренд: Supermicro
• Модель: C7Q270-CB-ML
• Артикул: MBD-C7Q270-CB-ML
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
