Артикул: SYS-5130DQ-IL
В наличии

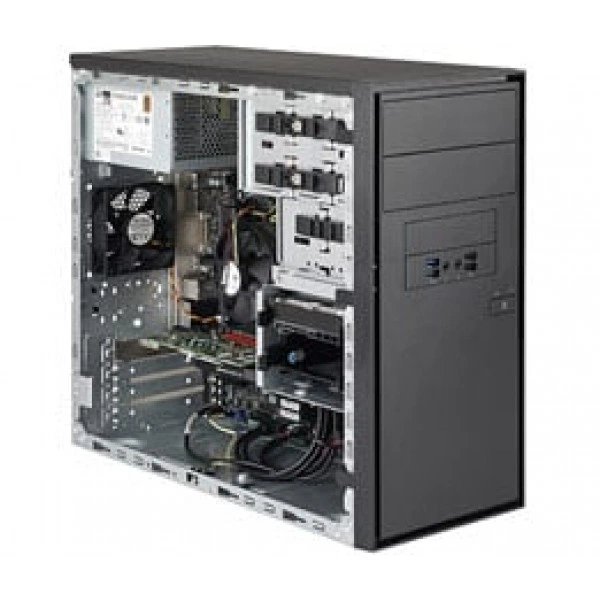

Сервер Supermicro SYS-5130DQ-IL Tower, LGA 1151, Intel® Core™ процессоры
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5130DQ-IL
Supermicro SYS-5130DQ-IL - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super C7Q270-CB-ML.
Процессоры и сокет - Intel® 7th/6-го поколения Core i7/i5/i3 серия процессоры; CPU TDP поддержка до 65W TDP; Один сокет H4 (LGA 1151).
Ограничения процессорной подсистемы - версия BIOS 2.0 или новее требуется до поддержка 7th поколение Intel® Core™ процессоры.
Количество слотов DIMM - 4x 288-pin DDR4 слотов DIMM; Поддерживается до 64GB DDR4 Non-ECC Un-Buffered память (UDIMM) в 4 слотов DIMM.
Тип памяти - Частота до 2400MHz non-ECC DDR4 SDRAM 72-бит, 288-pin (UDIMM) позолоченные контакты модули DIMM.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При подборе фиксируют точное исполнение SYS-5130DQ-IL. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Системная плата: Super C7Q270-CB-ML
- Процессоры и сокет: Intel® 7th/6-го поколения Core i7/i5/i3 серия процессоры; CPU TDP поддержка до 65W TDP; Один сокет H4 (LGA 1151)
- Ограничения процессорной подсистемы: версия BIOS 2.0 или новее требуется до поддержка 7th поколение Intel® Core™ процессоры
- Количество слотов DIMM: 4x 288-pin DDR4 слотов DIMM; Поддерживается до 64GB DDR4 Non-ECC Un-Buffered память (UDIMM) в 4 слотов DIMM
- Тип памяти: Частота до 2400MHz non-ECC DDR4 SDRAM 72-бит, 288-pin (UDIMM) позолоченные контакты модули DIMM
- Высота: 14.65" (372mm)
- Чипсет: Intel® Q270 Express Чипсет
- Порты: 2 USB 3.0 порты; 2 USB 2.0 порты; 2 Аудио Jacks
- Внутренний HDD/SSD: 2 Стационарный 3.5" отсеков для накопителей; 1 Стационарный 2.5" отсек для накопителя
- Напряжение памяти: 1.2V
- Модель: SYS-5130DQ-IL
- Интерфейсы SATA: SATA3 через PCH w/ RAID 0, 1, 5, 10; 6 SATA3 (6Gbps) порты
- Блок питания: Выходная мощность и входное питание: 300W с Вход 100 - 127Vac; 300W с Вход 220 - 240Vac
- Последовательные порты и разъёмы: 1 COM порт (разъём)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5130DQ-IL подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c709225, Supermicro CSE-DS3A-261B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5130AD-T. При подборе для другой конфигурации полезно проверить такое исполнение: Tower, до 750W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-5029C-TN2. В спецификации альтернативного проекта ориентиром служат параметры: Tower, до 350W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
Для исполнения SYS-5130DQ-IL заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются FAN-0186L4. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5130DQ-IL
Интерфейсы и расширение
- PS/2
- PS/2 Combo мышь и клавиатура
- Аудиоподсистема
- RealTek ALC1150 Высокий Definition Аудио; 7.1 HD Jacks; Поддержка SPDIF-Out (Задний)
- Вывод изображения
- 1 DP (Display Port), 1 HDMI, 1 DVI-D
- Интерфейсы SATA
- SATA3 через PCH w/ RAID 0, 1, 5, 10; 6 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 3.0 порты (2 передний, 4 задний); 4 USB 2.0 порты (2 передний, 2 задний)
- Последовательные порты и разъёмы
- 1 COM порт (разъём)
- Сетевые контроллеры
- Intel® i219LM Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 1 RJ45 Gigabit Ethernet LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x16 слот; 1 PCI-E 3.0 x4 слот; 1 PCI-E 3.0 x1 слот; 1 PCIe 3.0 x4 M.2 (поддерживается 2280)
- Чипсет
- Intel® Q270 Express Чипсет
Конструкция и монтаж
- Артикул
- SYS-5130DQ-IL
- Бренд
- Supermicro
- Высота
- 14.65" (372mm)
- Глубина
- 16.85" (428mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 1 Сеть Активность LED; Жёсткий накопитель активность LED; Питание LED
- Кнопки
- Питание On/Off Кнопка
- Масса
- Масса нетто: 15.74 lbs (7.14 kg); Масса брутто: 18.17 lbs (8.24 kg)
- Масса упаковки
- 18.7" (H) x 10.63" (W) x 20.08" (D)
- Модель
- SYS-5130DQ-IL
- Модель шасси
- CSE-DS3A-261B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2 USB 3.0 порты; 2 USB 2.0 порты; 2 Аудио Jacks
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-Tower
- Ширина
- 6.89" (175mm)
Оперативная память
- Количество слотов DIMM
- 4x 288-pin DDR4 слотов DIMM; Поддерживается до 64GB DDR4 Non-ECC Un-Buffered память (UDIMM) в 4 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB
- Тип памяти
- Частота до 2400MHz non-ECC DDR4 SDRAM 72-бит, 288-pin (UDIMM) позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- PS2/ATX 260W/300W Многоканальный выход блок питания 80Plus Bronze, с 24pin Кабель
- Блок питания: Выходная мощность и входное питание
- 300W с Вход 100 - 127Vac; 300W с Вход 220 - 240Vac
- Блок питания: Габариты (L x W x H)
- 140 x 149.4 x 86 mm
- Блок питания: Линия +12V
- Максимум: 10A / Минимум: 0.3A (100 - 127); Максимум: 10A / Минимум: 0.3A (220 - 240); Максимум: 12A / Минимум: 0.3A (100 - 127); Максимум: 12A / Минимум: 0.3A (220 - 240)
- Блок питания: Линия +3.3V
- Максимум: 10A / Минимум: 0.3A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.3A
- Блок питания: Линия +5Vsb
- Максимум: 2A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.8A / Минимум: 0A
- Блок питания: Сертификация
- Bronze Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Вентиляторы
- 1x 80mm задний вентилятор
- Контроль вентиляторов
- Состояние контроль для скорость управление; Состояние контроль для on/off управление; Поддержка 3-pin вентиляторы (w/o скорость управление); Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +12V, +3.3V, +5V, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения.; 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; FC температура измерение logic; Тепловой Мониторинг 2 (TM2) поддержка; PECI
Подсистема хранения
- Внутренний HDD/SSD
- 2 Стационарный 3.5" отсеков для накопителей; 1 Стационарный 2.5" отсек для накопителя
- Периферийные подключения
- 2 Peripheral 5.25" Отсеки для накопителей
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 2.0 или новее требуется до поддержка 7th поколение Intel® Core™ процессоры
- Процессоры и сокет
- Intel® 7th/6-го поколения Core i7/i5/i3 серия процессоры; CPU TDP поддержка до 65W TDP; Один сокет H4 (LGA 1151)
Управление и совместимость
- Системная плата
- Super C7Q270-CB-ML
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- DMI (SMBIOS) 2.7; ACPI 5.0; USB Клавиатура поддержка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
