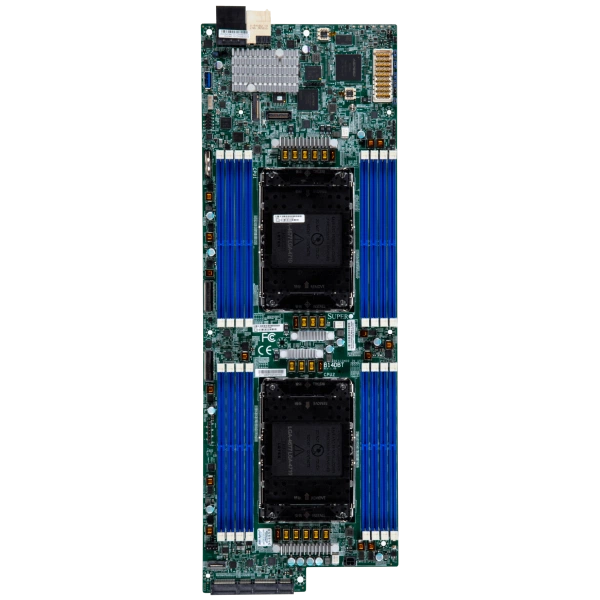

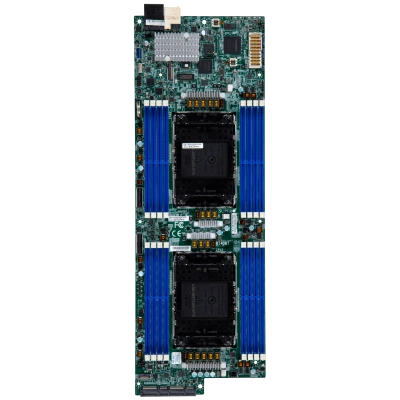

Материнская плата Supermicro B14DBT (MBD-B14DBT) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro B14DBT

Supermicro B14DBT - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 18.23" x 6.3" (46.3cm x 16cm).

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.

Количество ядер - P-ядра: до 144C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

При подборе фиксируют точное исполнение MBD-B14DBT. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 18.23" x 6.3" (46.3cm x 16cm)
• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
• Количество ядер: P-ядра: до 144C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Поддержка TPM: 1 TPM на плате
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Объёмы модулей DIMM: MRDIMM (P-core только):32GB, 64GB; RDIMM:16GB, 32GB, 64GB, 128GB, 256GB
• Тип BIOS: AMI 64MB UEFI
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
• Дополнительные функции: ACPI питание управление; Корпус вскрытие контроль; Управление из питание-on для восстановление от AC питание потеря; M.2 NGFF разъём; UID
• Поддержка памяти: Количество слотов: 16 слотов DIMM; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM
• Сетевой контроллер: Два LAN с Intel® Ethernet Контроллер E810-XXVAM2
• Бренд: Supermicro
• Модель: B14DBT
• Артикул: MBD-B14DBT
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро B14DBT подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro B14SBE-CPU-25G, Supermicro X14DBHM. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro B14SBE-CPU-25G. В спецификации альтернативного проекта ориентиром служат параметры: 25GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro X14DBHM. При подборе для другой конфигурации полезно проверить такое исполнение: OCP M-FLW, OCP M-FLW. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Комплектация

При подборе MBD-B14DBT согласуйте комплект оборудования с проектной схемой монтажа и подключений. Сопрягаемые компоненты проверяют по проектной спецификации.
