Артикул: MBD-A2SDV-16C-TLN5F
В наличии

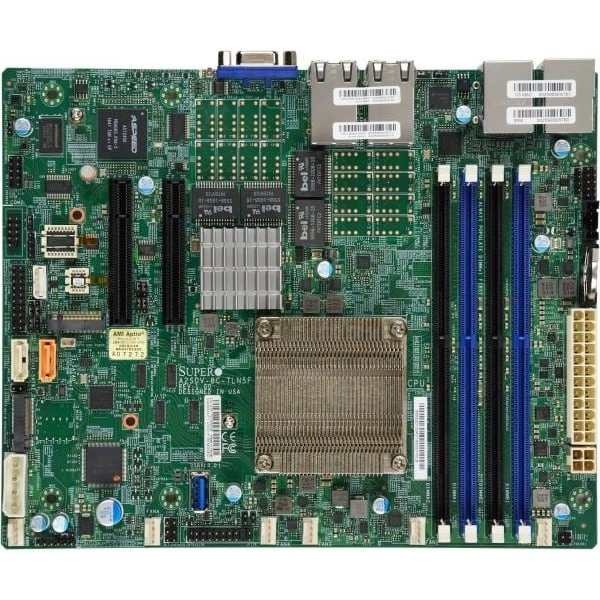

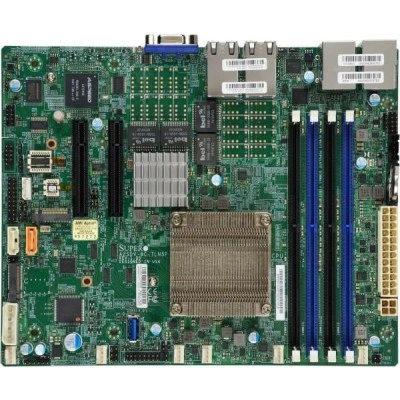

Материнская плата Supermicro A2SDV-16C-TLN5F (MBD-A2SDV-16C-TLN5F) Flex ATX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDV-16C-TLN5F
Supermicro A2SDV-16C-TLN5F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP.
Количество ядер - до 16 ядра, 16 потоки / 16MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При подборе фиксируют точное исполнение MBD-A2SDV-16C-TLN5F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP
- Количество ядер: до 16 ядра, 16 потоки / 16MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Сетевые контроллеры: Четыре LAN с 10GBase-T с Intel® X557; Один LAN с Intel® i210 Gigabit Ethernet Контроллер
- Видеовыходы: 1 VGA порты
- Бренд: Supermicro
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Скорость памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная
- Артикул: MBD-A2SDV-16C-TLN5F
- Порты USB: 4 USB 3.2 Gen1 порты (4 задний)
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Индикаторы: UID/remote UID LED
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDV-16C-TLN5F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-5019A-FN5T. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-16C-HLN4F. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-16C+-HLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Комплектация
В заявке на MBD-A2SDV-16C-TLN5F укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-260-00084-0N, CBL-0044L, MCP-260-00085-0B, MCP-260-00079-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDV-16C-TLN5F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 2 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 3.2 Gen1 порты (4 задний)
- Последовательный порт
- 1 COM
- Сетевые контроллеры
- Четыре LAN с 10GBase-T с Intel® X557; Один LAN с Intel® i210 Gigabit Ethernet Контроллер
- Сетевые порты LAN
- 4 RJ45 10GBase-T порты; 1 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x8; Опция для Слот 6 или Слот 7
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDV-16C-TLN5F
- Бренд
- Supermicro
- Габариты
- 9" x 7.25" (22.86cm x 18.42cm)
- Модель
- A2SDV-16C-TLN5F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Intel® QuickAssist Technology, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 6 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 16 ядра, 16 потоки / 16MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
