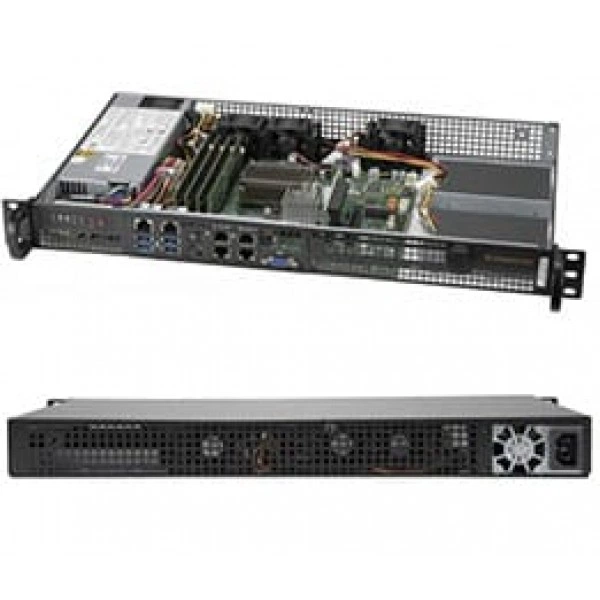

Сервер Supermicro SYS-5019A-FN5T 1U, FCBGA 1310, DDR4

Артикул: SYS-5019A-FN5T

В наличии

Сервер Supermicro SYS-5019A-FN5T 1U, FCBGA 1310, DDR4

Name: Сервер Supermicro SYS-5019A-FN5T 1U, FCBGA 1310, DDR4
Brand: Supermicro
SKU: SYS-5019A-FN5T

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro SYS-5019A-FN5T

Supermicro SYS-5019A-FN5T - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super A2SDV-16C-TLN5F.

Процессоры и сокет - Intel® Atom® процессор C3958; FCBGA 1310 поддерживается; CPU TDP поддержка 31W.

Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.

Тип памяти - 2400/2133/1866/1600MHz ECC DDR4 SDRAM.

Объёмы модулей DIMM - 64GB, 32GB, 16GB, 8GB, 4GB.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

При подборе фиксируют точное исполнение SYS-5019A-FN5T. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Технические особенности

Системная плата: Super A2SDV-16C-TLN5F
Процессоры и сокет: Intel® Atom® процессор C3958; FCBGA 1310 поддерживается; CPU TDP поддержка 31W
Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
Тип памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM
Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
Глубина: 9.8" (249mm)
Блок питания: Блоки питания: 200W Низкий Шум AC-DC блок питания с PFC
Модель шасси: CSE-505-203B
HDD: 1x 3.5" или 2x 2.5" внутренний hard отсеков для накопителей
Блок питания: Линия +3.3V: 8.0 Amp (максимум.)
Тип BIOS: AMI UEFI BIOS
Дополнительные интерфейсы: TPM разъём
Блок питания: Линия +5V: 8.0 Amp (максимум.)
Соответствие RoHS: RoHS Соответствует
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро SYS-5019A-FN5T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro 200W PWS-203-1H, Supermicro CSE-505-203B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-5019A-FTN10P. При подборе для другой конфигурации полезно проверить такое исполнение: IPMI, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro SYS-1019C-HTN2. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1151, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Комплектация

Для исполнения SYS-5019A-FN5T заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-220-00051-0N, SC502. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SYS-5019A-FN5T

Интерфейсы и расширение

Видеовыход VGA: 1 VGA Порт
Графическая подсистема: Aspeed AST2400 встроенный VGA
Дополнительные интерфейсы: TPM разъём
Интерфейсы SATA: SoC контроллер для 2 SATA3 (6Gbps) порты; 2 SATA3 (6Gbps) порты
Поддержка DOM: 1 SATA DOM (Disk on Module) разъём питания
Порты USB: 5 USB 3.0 (4 задний, Тип-A); 2 USB 2.0 (2 через разъёмы)

Последовательный порт: 1 COM через RJ45
Сетевые контроллеры: Четыре 10GBase-T LAN с Intel® X557; Один Gigabit Ethernet LAN с Intel® i210
Сетевые порты LAN: 4x 10GbE LAN порты; 1x 1GbE LAN (IPMI общий LAN)
Слоты PCIe: 1 PCI-E 3.0 x8; 1 M-key 2242/2280, PCI-E 3.0 x2/SATA; 1 B-key 3042/2280 PCI-E 3.0 x2/SATA/USB
Удалённое управление IPMI: Aspeed AST2400 BMC

Конструкция и монтаж

Артикул: SYS-5019A-FN5T
Бренд: Supermicro
Высота: 1.7" (43mm)
Глубина: 9.8" (249mm)
Доступный Colors: Чёрный
Индикаторы: Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Информация LED (temp., состояние)
Кнопки: Питание On/Off кнопка; Система Сброс кнопка

Масса: Масса нетто: 8 lbs (3.62 kg); Масса брутто: 12 lbs (5.44 kg)
Модель: SYS-5019A-FN5T
Модель шасси: CSE-505-203B
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 1U Стоечный
Ширина: 17.2" (437mm)

Оперативная память

Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
Напряжение памяти: 1.2 V
Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM

Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
Тип памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM

Питание и охлаждение

Блок питания: Блоки питания: 200W Низкий Шум AC-DC блок питания с PFC
Блок питания: Входное напряжение AC: 100 - 240V, 50-60Hz, 2.6 Amp Максимум
Блок питания: Дежурная линия +5V: 2.0 Amp (максимум.)
Блок питания: Линия +12V: 16 Amp (максимум.)
Блок питания: Линия +3.3V: 8.0 Amp (максимум.)

Блок питания: Линия +5V: 8.0 Amp (максимум.)
Блок питания: Линия -12V: 0.5 Amp (максимум.)
Блок питания: Сертификация: Gold Сертифицированный
Вентиляторы: 3x 40x28mm 4-PIN PWM Вентилятор (FAN-0065L4, 13K RPM)

Подсистема хранения

HDD: 1x 3.5" или 2x 2.5" внутренний hard отсеков для накопителей

Процессорная подсистема

Процессоры и сокет: Intel® Atom® процессор C3958; FCBGA 1310 поддерживается; CPU TDP поддержка 31W

Управление и совместимость

Системная плата: Super A2SDV-16C-TLN5F
Тип BIOS: AMI UEFI BIOS

Функции BIOS: UEFI 2.4; SMBIOS 2.7.1

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
