Артикул: SYS-5019A-FTN10P
В наличии

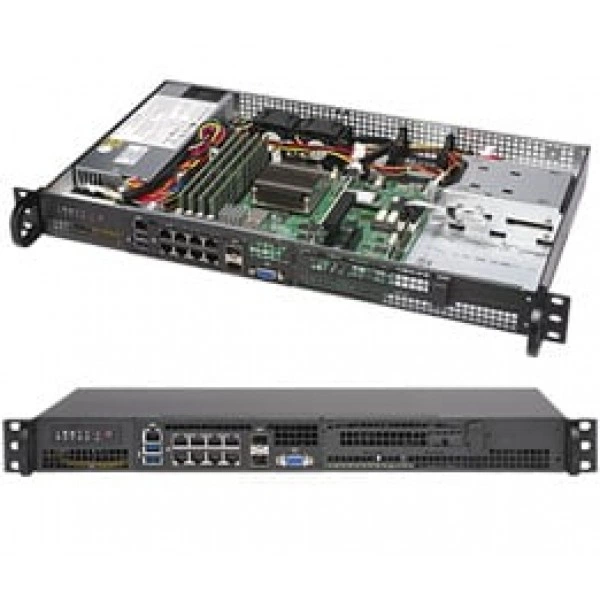

Сервер Supermicro SYS-5019A-FTN10P 1U, FCBGA 1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5019A-FTN10P
Supermicro SYS-5019A-FTN10P - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super A2SDV-8C-LN10PF.
Процессоры и сокет - Intel® Atom® процессор C3758; FCBGA 1310 поддерживается; CPU TDP поддержка 25W.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2400/2133/1866/1600MHz ECC DDR4 SDRAM.
Объёмы модулей DIMM - 64GB, 32GB, 16GB, 8GB, 4GB.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение SYS-5019A-FTN10P. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Технические особенности
- Системная плата: Super A2SDV-8C-LN10PF
- Процессоры и сокет: Intel® Atom® процессор C3758; FCBGA 1310 поддерживается; CPU TDP поддержка 25W
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM
- Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
- Блок питания: Сертификация: Gold Сертифицированный
- Масса: Масса нетто: 8 lbs (3.62 kg); Масса брутто: 12 lbs (5.44 kg)
- Блок питания: Блоки питания: 200W Низкий Шум AC-DC блок питания с PFC
- Соответствие RoHS: RoHS Соответствует
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Сетевые контроллеры: Четыре GbE LAN с Intel® C3000 SoC; Четыре GbE LAN с Intel® Ethernet Контроллер I350-AM4; Два SFP GbE LAN с Intel® Ethernet Контроллер I210-IS
- Напряжение памяти: 1.2 V
- Сетевые порты LAN: 8 RJ45 Gigabit Ethernet LAN порты; 2 SFP Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5019A-FTN10P подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 200W PWS-203-1H, Supermicro CSE-504-203B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5019A-FN5T. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-1019C-HTN2. В спецификации альтернативного проекта ориентиром служат параметры: LGA 1151, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
В спецификации поставки для SYS-5019A-FTN10P зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-220-00044-0N, SC502, MCP-290-50404-0N, CSE-504-203B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5019A-FTN10P
Интерфейсы и расширение
- Видеовыход VGA
- 1 VGA Порт
- Графическая подсистема
- BMC встроенный ASPEED AST2400
- Дополнительные интерфейсы
- TPM разъём
- Интерфейсы SATA
- SoC контроллер для 5 SATA3 (6Gbps) порты; 5 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SATA DOM (Disk on Module) разъём питания
- Порты USB
- 2 USB 3.0 порты (задний)
- Последовательный порт
- 1 COM порт (опционально)
- Сетевые контроллеры
- Четыре GbE LAN с Intel® C3000 SoC; Четыре GbE LAN с Intel® Ethernet Контроллер I350-AM4; Два SFP GbE LAN с Intel® Ethernet Контроллер I210-IS
- Сетевые порты LAN
- 8 RJ45 Gigabit Ethernet LAN порты; 2 SFP Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x4 слот; 2 M.2 (1 M-key 2242/2280 SATA3/PCI-E 3.0 x2,1 B-key 3042/2280 SATA3/PCI-E 3.0 x2/USB 3.0)
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
Конструкция и монтаж
- Артикул
- SYS-5019A-FTN10P
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 9.8" (249mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Информация LED (temp., состояние)
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса нетто: 8 lbs (3.62 kg); Масса брутто: 12 lbs (5.44 kg)
- Модель
- SYS-5019A-FTN10P
- Модель шасси
- CSE-505-203B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 64GB, 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2400/2133/1866/1600MHz ECC DDR4 SDRAM
Питание и охлаждение
- Блок питания: Блоки питания
- 200W Низкий Шум AC-DC блок питания с PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 50-60Hz, 2.6 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp (максимум.)
- Блок питания: Линия +12V
- 16 Amp (максимум.)
- Блок питания: Линия +3.3V
- 8.0 Amp (максимум.)
- Блок питания: Линия +5V
- 8.0 Amp (максимум.)
- Блок питания: Линия -12V
- 0.5 Amp (максимум.)
- Блок питания: Сертификация
- Gold Сертифицированный
- Вентиляторы
- 3x 40x28mm 4-PIN PWM вентиляторы
Подсистема хранения
- HDD
- 1x 3.5" или 4x 2.5" внутренний hard отсеков для накопителей (опционально) *
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3758; FCBGA 1310 поддерживается; CPU TDP поддержка 25W
Управление и совместимость
- Системная плата
- Super A2SDV-8C-LN10PF
- Тип BIOS
- AMI UEFI BIOS
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
