Артикул: MBD-A2SDi-16C+-HLN4F
В наличии

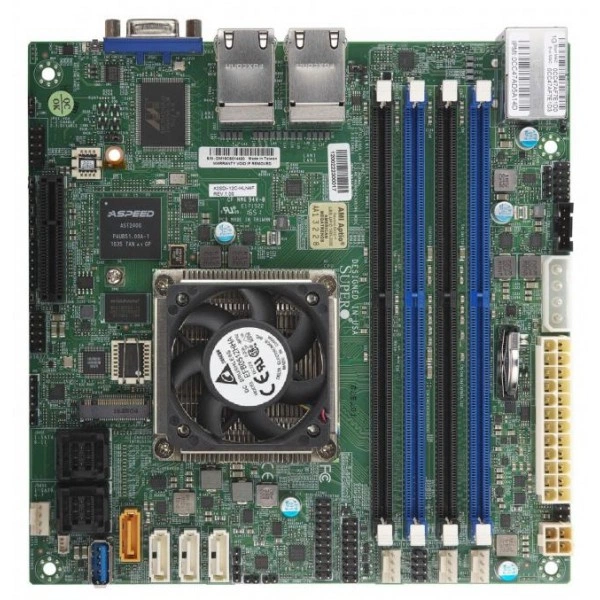

Материнская плата Supermicro A2SDi-16C+-HLN4F (MBD-A2SDi-16C+-HLN4F) Mini-ITX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDi-16C+-HLN4F
Supermicro A2SDi-16C+-HLN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom® процессор C3955; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 32W TDP.
Количество ядер - до 16 ядра, 16 потоки / 16MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
При подборе фиксируют точное исполнение MBD-A2SDi-16C+-HLN4F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom® процессор C3955; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 32W TDP
- Количество ядер: до 16 ядра, 16 потоки / 16MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Функции BIOS: UEFI 2.4; SMBIOS 2.7.1
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Разъёмы M.2: M.2 Интерфейс: SATA; PCIe 3.0 x2; Форм-фактор: 2280, 2242; Ключ: M-key
- Дополнительные функции: WOL, UID, Система уровень управление, RoHS, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Innovation Engine, 4-pin 12v DC разъём питания
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Чипсет: Система on Микросхема
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDi-16C+-HLN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-16C-TLN4F+. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA1667, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-12C-TLN4F+. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA1667, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Комплектация
Комплектование позиции MBD-A2SDi-16C+-HLN4F удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-260-00084-0N, CBL-0044L, CBL-SAST-0616, MCP-260-00085-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDi-16C+-HLN4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 12 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 3.0 x2; Форм-фактор: 2280, 2242; Ключ: M-key
- Сетевые контроллеры
- Четыре LAN с Intel® C3000 SoC, 1GbE
- Сетевые порты LAN
- 4 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x4
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDi-16C+-HLN4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- A2SDi-16C+-HLN4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 4 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 16 ядра, 16 потоки / 16MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3955; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 32W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
