Артикул: MBD-A2SAP-L
В наличии

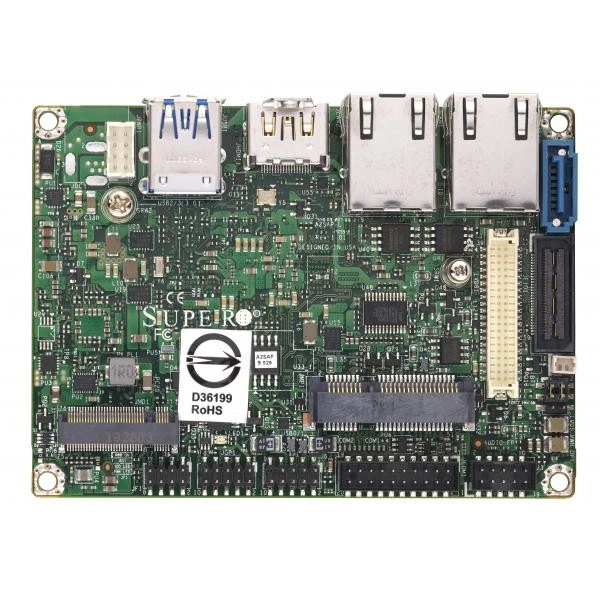

Материнская плата Supermicro A2SAP-L (MBD-A2SAP-L) Pico-ITX, FCBGA-1296, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SAP-L
Supermicro A2SAP-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Pico-ITX.
Габариты - 3.9" x 2.8" (9.91cm x 7.11cm).
Процессоры и сокет - Intel® Atom® процессор E3930; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 6.5W TDP.
Количество ядер - до 2 ядра, 2 потоки / 2MB кэш.
Количество слотов DIMM - 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение MBD-A2SAP-L. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Технические особенности
- Форм-фактор: Pico-ITX
- Габариты: 3.9" x 2.8" (9.91cm x 7.11cm)
- Процессоры и сокет: Intel® Atom® процессор E3930; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 6.5W TDP
- Количество ядер: до 2 ядра, 2 потоки / 2MB кэш
- Количество слотов DIMM: 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Контроль температуры: CPU тепловой защита поддержка
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Бренд: Supermicro
- Видеовыходы: 1 LVDS порты
- Программные средства управления: Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Рабочая температура: -30°C - 60°C (-22°F - 140°F)
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Управление электропитанием: Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Тип BIOS: AMI UEFI
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SAP-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro A2SAP-E, Supermicro A2SAP-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAP-E. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 4 ядра, 4 потоки / 2MB кэш, Pico-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SAP-H. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 4 ядра, 4 потоки / 2MB кэш, Pico-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Комплектация
В спецификации поставки для MBD-A2SAP-L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1029, SNK-C0116L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SAP-L
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 EI/O ( DP/HDMI®); 1 PCI-E 1; 1 USB0; 1 LPC; 1 SMBus; 1 2Vsb 2A; 1 HD Аудио разъём (Mic-в/Headphone-out) (Примечание: Аудио только поддержка 0C~60C); 1 SMbus/5V SATA Питание bo разъём; 1 24-Pin 2V DC-IN питание вход bo разъём(20mm pitch); 1 Vsb 28A) (Примечание:A2SAP-E/-L does NOT поддержка SATA сигнал)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Последовательный порт
- 2 COM
- Разъёмы M.2
- M.2 Интерфейс: USB 2.0; SATA; PCIe 2.0 x1; Форм-фактор: 3042, 2242; Ключ: B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Half размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 EI/O (1 DP/HDMI, 2 PCIe x1, 2 USB2.0, LPC, SMBus, 12Vsb 2A, 5Vsb 2.8A) (Примечание:A2SAP-E/-L does NOT поддержка SATA сигнал)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SAP-L
- Бренд
- Supermicro
- Габариты
- 3.9" x 2.8" (9.91cm x 7.11cm)
- Модель
- A2SAP-L
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Pico-ITX
Оперативная память
- Количество слотов DIMM
- 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление
- Индикаторы
- Дежурный режим alert LED
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +3.3V, +12V, +1.35V, Память Напряжения, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 2 ядра, 2 потоки / 2MB кэш
- Процессоры и сокет
- Intel® Atom® процессор E3930; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 6.5W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.0; SMBIOS 3.0; UEFI 2.6; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -30°C - 60°C (-22°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
