Артикул: MBD-A2SAP-E
В наличии

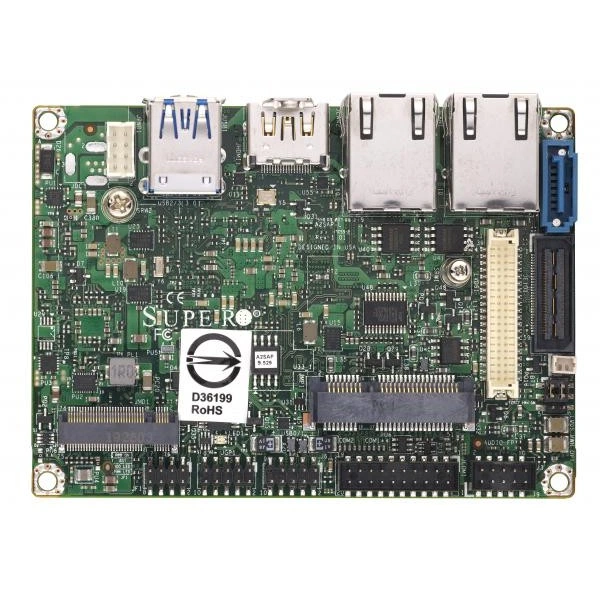

Материнская плата Supermicro A2SAP-E (MBD-A2SAP-E) Pico-ITX, FCBGA-1296, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SAP-E
Supermicro A2SAP-E - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Pico-ITX.
Габариты - 4" x 2.83" (10.16cm x 7.19cm).
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP.
Количество ядер - до 4 ядра, 4 потоки / 2MB кэш.
Количество слотов DIMM - 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
При подборе фиксируют точное исполнение MBD-A2SAP-E. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Технические особенности
- Форм-фактор: Pico-ITX
- Габариты: 4" x 2.83" (10.16cm x 7.19cm)
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
- Количество ядер: до 4 ядра, 4 потоки / 2MB кэш
- Количество слотов DIMM: 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Модель: A2SAP-E
- Бренд: Supermicro
- Скорость памяти: 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Сетевые порты LAN: 2 RJ45
- Напряжение памяти: 1.35V
- Контроль температуры: CPU тепловой защита поддержка
- Слоты PCIe: 1 Half размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 EI/O (1 DP/HDMI, 2 PCIe x1, 2 USB2.0, LPC, SATA3, SMBus, 12Vsb 2A, 5Vsb 2.8A) (Примечание:A2SAP-E/-L does NOT поддержка SATA сигнал)
- Чипсет: Система on Микросхема
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SAP-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro A2SAP-L, Supermicro A2SAN-LN4-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAP-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 2 ядра, 2 потоки / 2MB кэш, Pico-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SAN-LN4-E. В спецификации альтернативного проекта ориентиром служат параметры: 3.5" SBC, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
В спецификации поставки для MBD-A2SAP-E зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1029, SNK-C0115L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SAP-E
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 HD Аудио разъём (Mic-в/Headphone-out) (Примечание:Аудио только поддержка 0~60C); 1 SMbus и 5V/A SATA Питание bo разъём; 1 24-Pin 2V DC-IN питание вход bo разъём (20mm pitch); 1 EI/O ( DP/HDMI®); 1 PCI-E 1; 1 USB0; 1 LPC; 1 SMBus; 1 2Vsb 2A; 1 Vsb 28A)(Примечание:A2SAP-E/-L does NOT поддержка SATA сигнал)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Последовательный порт
- 2 COM
- Разъёмы M.2
- M.2 Интерфейс: USB 2.0; SATA; PCIe 2.0 x1; Форм-фактор: 3042, 2242; Ключ: B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Half размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 EI/O (1 DP/HDMI, 2 PCIe x1, 2 USB2.0, LPC, SATA3, SMBus, 12Vsb 2A, 5Vsb 2.8A) (Примечание:A2SAP-E/-L does NOT поддержка SATA сигнал)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SAP-E
- Бренд
- Supermicro
- Габариты
- 4" x 2.83" (10.16cm x 7.19cm)
- Модель
- A2SAP-E
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Pico-ITX
Оперативная память
- Количество слотов DIMM
- 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление
- Индикаторы
- Дежурный режим alert LED
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +3.3V, +12V, +1.35V, Память Напряжения, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки / 2MB кэш
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.0; SMBIOS 3.0; UEFI 2.5; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -30°C - 75°C (-22°F - 167°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
