Артикул: MBD-A1SRM-LN7F-2758
В наличии

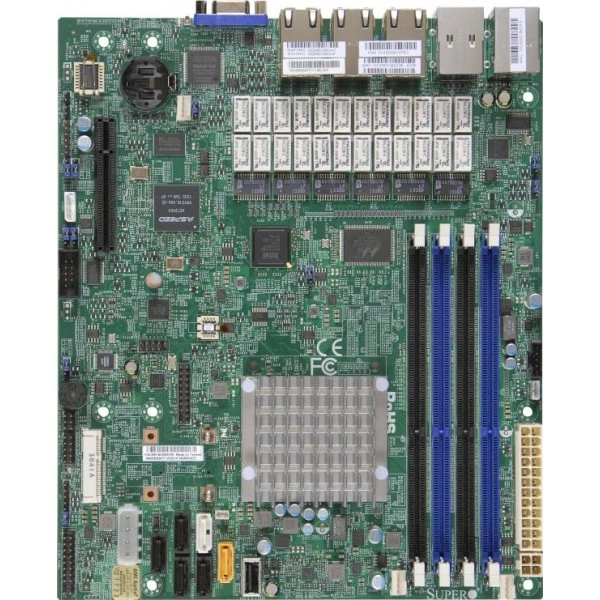

Материнская плата Supermicro A1SRM-LN7F-2758 (MBD-A1SRM-LN7F-2758) FCBGA-1283, DDR3, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A1SRM-LN7F-2758
Supermicro A1SRM-LN7F-2758 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - mATX.
Габариты - 8" x 9.6" (20.32cm x 24.38cm).
Процессоры и сокет - Intel® Atom® процессор C2758Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 20W TDP.
Ядра и кэш - 8 ядра, 8 потоки / 4MB кэш.
Количество слотов DIMM - до 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 слотов DIMM.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
При подборе фиксируют точное исполнение MBD-A1SRM-LN7F-2758. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Форм-фактор: mATX
- Габариты: 8" x 9.6" (20.32cm x 24.38cm)
- Процессоры и сокет: Intel® Atom® процессор C2758Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 20W TDP
- Ядра и кэш: 8 ядра, 8 потоки / 4MB кэш
- Количество слотов DIMM: до 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 слотов DIMM
- Видеовыходы: 1 VGA порт
- Поддержка TPM: TPM Разъём
- Дополнительные функции: 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Intel® QuickAssist Technology, RoHS, Система уровень управление, UID, WOL
- Слоты PCIe: 1 PCI-E 2.0 x4 (в x8 слот)
- Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), 3 вентиляторы с тахометр мониторинг, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Поддержка 3-pin вентиляторы (w/o скорость управление), Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Модель: A1SRM-LN7F-2758
- Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Порты USB: 7 USB 2.0 порты (4 задний + 2 через разъёмы + 1 Тип A)
- Сетевые контроллеры: Четыре LAN с Intel® C2000 SoC; I354, 2 пары LAN bypass; Два LAN с Intel® Ethernet Контроллер I350-AM2; 1 пара LAN bypass; Один LAN с Intel® Ethernet Контроллер I210-AT; Управление Порт с общий IPMI
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A1SRM-LN7F-2758 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-5018A-TN7B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRi-2758F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A1SRi-2358F. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Комплектация
При заказе согласуйте состав позиции MBD-A1SRM-LN7F-2758 вместе с монтажными принадлежностями для выбранной установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики MBD-A1SRM-LN7F-2758
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Дополнительные интерфейсы
- 3 Pair LAN Bypass Порты
- Интерфейсы SATA
- SoC контроллер для 4 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) ports4 SATA2 (3Gbps) порты
- Поддержка TPM
- TPM Разъём
- Порты USB
- 7 USB 2.0 порты (4 задний + 2 через разъёмы + 1 Тип A)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём)1 COM Порт в RJ45 сокет; 1 fast UART 16550 последовательный
- Сетевые контроллеры
- Четыре LAN с Intel® C2000 SoC; I354, 2 пары LAN bypass; Два LAN с Intel® Ethernet Контроллер I350-AM2; 1 пара LAN bypass; Один LAN с Intel® Ethernet Контроллер I210-AT; Управление Порт с общий IPMI
- Сетевые порты LAN
- 7 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 2.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2400 BMCShared LAN Только
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A1SRM-LN7F-2758
- Бренд
- Supermicro
- Габариты
- 8" x 9.6" (20.32cm x 24.38cm)
- Модель
- A1SRM-LN7F-2758
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- mATX
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB, 16GB
- Тип памяти
- 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Intel® QuickAssist Technology, RoHS, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UID
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), 3 вентиляторы с тахометр мониторинг, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Поддержка 3-pin вентиляторы (w/o скорость управление), Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурный режим, 3 -вентилятор состояние, Корпус вскрытие разъём, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура, VBAT
- Контроль температуры
- Adaptive Тепловой Мониторинг, PECI 3.0, CPU тепловой защита поддержка
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2758Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 20W TDP
- Ядра и кэш
- 8 ядра, 8 потоки / 4MB кэш
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, NMI, SUM, SuperDoctor® 5, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC InputACPI Питание ManagementATX Питание connectorControl из питание-on для восстановление от AC питание lossPower-on режим для AC питание восстановление
- Функции BIOS
- ACPI 5.0USB Клавиатура supportDMI 2.3SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
