Артикул: MBD-A1SRi-2758F
В наличии

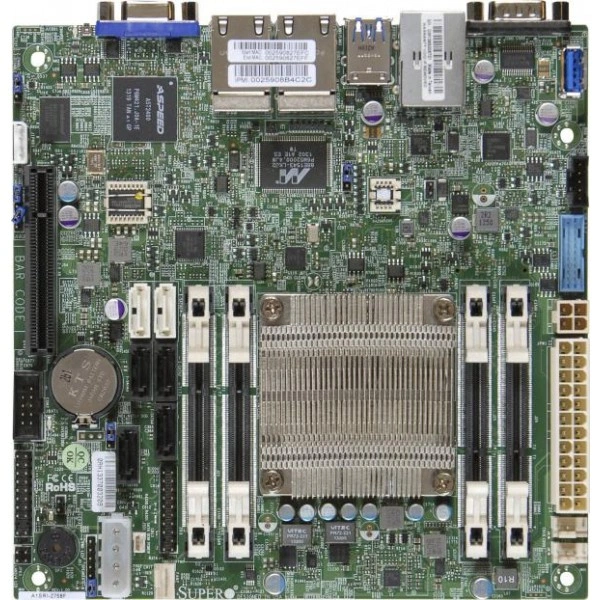

Материнская плата Supermicro A1SRi-2758F (MBD-A1SRi-2758F) Mini-ITX, FCBGA-1283, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A1SRi-2758F
Supermicro A1SRi-2758F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.75" x 6.75" (17.15cm x 17.15cm).
Процессоры и сокет - Intel® Atom® процессор C2758Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 20W TDP.
Ядра и кэш - 8 ядра, 8 потоки / 4MB кэш.
Количество слотов DIMM - до 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 слотов DIMM.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение MBD-A1SRi-2758F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.75" x 6.75" (17.15cm x 17.15cm)
- Процессоры и сокет: Intel® Atom® процессор C2758Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 20W TDP
- Ядра и кэш: 8 ядра, 8 потоки / 4MB кэш
- Количество слотов DIMM: до 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 слотов DIMM
- Удалённое управление IPMI: ASPEED AST2400 BMC
- Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, Корпус вскрытие разъём, Поддерживается система управление утилита, Система уровень управление, VBAT
- Бренд: Supermicro
- Контроль температуры: CPU тепловой защита поддержка, Тепловой Управление для 3 Вентилятор Разъёмы
- Последовательные порты и разъёмы: 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Поддержка TPM: TPM Разъём
- Сетевые порты LAN: 4 RJ45 Gigabit Ethernet LAN порты
- Порты USB: 2 USB 2.0 порты (2 задний)4 USB 3.2 Gen1 порты (2 задний + 1 через разъём + 1 Тип A)
- Слоты PCIe: 1 PCI-E 2.0 x8
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A1SRi-2758F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00042-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRM-LN7F-2758. В спецификации альтернативного проекта ориентиром служат параметры: mATX, mATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A1SRM-2758F. В спецификации альтернативного проекта ориентиром служат параметры: mATX, mATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Комплектация
Комплектование позиции MBD-A1SRi-2758F удобно проверить по перечню компонентов вашей системы до оформления заказа. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-A1SRi-2758F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) ports4 SATA2 (3Gbps) порты
- Поддержка TPM
- TPM Разъём
- Порты USB
- 2 USB 2.0 порты (2 задний)4 USB 3.2 Gen1 порты (2 задний + 1 через разъём + 1 Тип A)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Сетевые контроллеры
- Четыре LAN с Intel® C2000 SoC; I354
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 2.0 x8
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A1SRi-2758F
- Бренд
- Supermicro
- Габариты
- 6.75" x 6.75" (17.15cm x 17.15cm)
- Модель
- A1SRi-2758F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Тип памяти
- 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Intel® QuickAssist Technology, RoHS, Система уровень управление, UID, WOL
- Индикаторы
- Питание LED, CPU / Система Индикатор перегрева, BMC/IPMI Контроль активности LED, UID/Удалённый UID
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), Скорость вентилятора управление, Индикатор перегрева индикация, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, Корпус вскрытие разъём, Поддерживается система управление утилита, Система уровень управление, VBAT
- Контроль температуры
- CPU тепловой защита поддержка, Тепловой Управление для 3 Вентилятор Разъёмы
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2758Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 20W TDP
- Ядра и кэш
- 8 ядра, 8 потоки / 4MB кэш
Управление и совместимость
- Программные средства управления
- IPMI2.0, KVM с выделенный LAN, NMI, SuperDoctor® 5, Watchdog
- Тип BIOS
- AMI 64Mb Flash EEPROM
- Управление электропитанием
- +12V Питание DC InputATX Питание connectorACPI / ACPM Питание ManagementControl из питание-on для восстановление от AC питание потеря
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
