Артикул: SYS-5018A-TN7B
В наличии

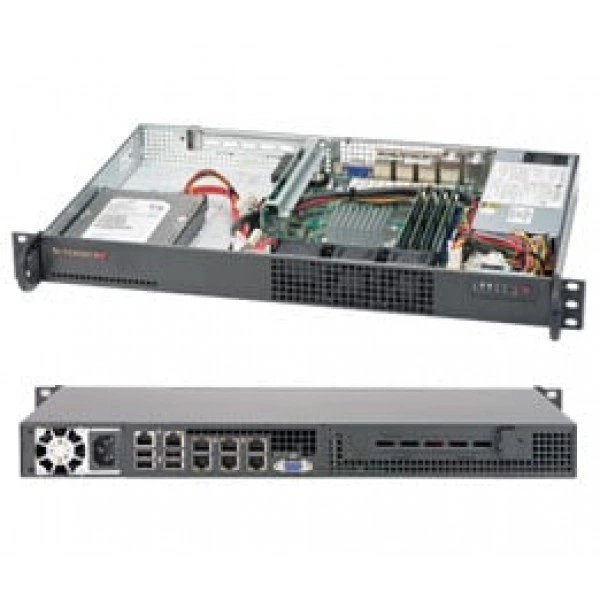

Сервер Supermicro SYS-5018A-TN7B 1U, FCBGA 1283, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5018A-TN7B
Supermicro SYS-5018A-TN7B - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super A1SRM-LN7F-2758.
Процессоры и сокет - Intel® Atom® процессор C2758; CPU TDP 20W (8-Core); FCBGA 1283; Система-on-Микросхема.
Объём памяти - 4x 240-pin DDR3 UDIMM слоты; Поддерживается до 64GB DDR3 ECC или non-ECC память.
Тип памяти - 1600/1333MHz ECC или non-ECC DDR3 SDRAM, 240-pin позолоченные контакты модули DIMM, x8 ширина только.
Объёмы модулей DIMM - 16GB, 8GB, 4GB, 2GB.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе фиксируют точное исполнение SYS-5018A-TN7B. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Системная плата: Super A1SRM-LN7F-2758
- Процессоры и сокет: Intel® Atom® процессор C2758; CPU TDP 20W (8-Core); FCBGA 1283; Система-on-Микросхема
- Объём памяти: 4x 240-pin DDR3 UDIMM слоты; Поддерживается до 64GB DDR3 ECC или non-ECC память
- Тип памяти: 1600/1333MHz ECC или non-ECC DDR3 SDRAM, 240-pin позолоченные контакты модули DIMM, x8 ширина только
- Объёмы модулей DIMM: 16GB, 8GB, 4GB, 2GB
- Видеовыход VGA: 1x VGA Порт
- Масса упаковки: 6.1" (H) x 25.4" (W) x 19.8" (D)
- Тип оборудования: Серверные системы
- Управление электропитанием: ACPI / ACPM Управление питанием; Main Коммутатор Override Mechanism; Включение питания режим для AC питание восстановление
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Доступный Colors: Чёрный
- Условия эксплуатации и требования: Рабочая температура:; 10°C до 40°C (50°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Дополнительные функции: Intel® QuickAssist Technology; 3x пары программное обеспечение programmable GbE LAN Bypass порты
- Соответствие RoHS: RoHS Соответствует
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5018A-TN7B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 200W PWS-203-1H, Supermicro CBL-0061L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5018A-LTN4. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR3, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-5019A-FTN10P. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1310, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Комплектация
В заявке на SYS-5018A-TN7B укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-220-00044-0N, SC502, MCP-220-00051-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5018A-TN7B
Интерфейсы и расширение
- USB 2.0
- C2000 SoC
- Видеовыход VGA
- 1x VGA Порт
- Графическая подсистема
- BMC встроенный ASPEED AST2400
- Дополнительные интерфейсы
- TPM 1.2 разъём
- Интерфейсы SATA
- SoC SATA3 (6Gbps), SATA2 (3Gbps); 2x SATA3 (6Gbps) порты; 4x SATA2 (3Gbps) порты
- Поддержка DOM
- 1x SATA DOM (Disk on Module) разъём питания; 1x SuperDOM Supermicro SATA DOM с встроенным питанием разъём
- Порты USB
- 7x USB 2.0 порты (4 задний, 1 Тип A, 2 через разъём)
- Последовательный порт
- 2x Быстрый UART 16550 Последовательный Порт (1 задний с RJ45, 1 через разъём)
- Сетевые контроллеры
- Четыре GbE LAN w/ Intel C2000 SoC i354 - 2 пары LAN bypass; Один GbE LAN w/ Intel i210-AT; Два GbE LAN w/ Intel Ethernet контроллер i350-AM2 - 1 пара LAN bypass
- Сетевые порты LAN
- 7x RJ45 Gigabit Ethernet LAN порты с общий LAN IPMI 2.0
- Слоты PCIe
- 1x PCI-E 2.0 x4 (в x8) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; Aspeed AST 2400 BMC
Конструкция и монтаж
- Артикул
- SYS-5018A-TN7B
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 11.3" (287mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева; Информация LED (temp., состояние)
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса нетто: 8.45 lbs (3.83 kg); Масса брутто: 12.55 lbs (5.69 kg)
- Масса упаковки
- 6.1" (H) x 25.4" (W) x 19.8" (D)
- Модель
- SYS-5018A-TN7B
- Модель шасси
- CSE-510-203B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Напряжение памяти
- 1.5 V, 1.35 V
- Объём памяти
- 4x 240-pin DDR3 UDIMM слоты; Поддерживается до 64GB DDR3 ECC или non-ECC память
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB, 2GB
- Тип памяти
- 1600/1333MHz ECC или non-ECC DDR3 SDRAM, 240-pin позолоченные контакты модули DIMM, x8 ширина только
Питание и охлаждение
- Блок питания: Блоки питания
- 200W Низкий Шум AC-DC блок питания с PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 50-60Hz, 2.6 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp (максимум.)
- Блок питания: Линия +12V
- 16 Amp (максимум.)
- Блок питания: Линия +3.3V
- 8.0 Amp (максимум.)
- Блок питания: Линия +5V
- 8.0 Amp (максимум.)
- Блок питания: Линия -12V
- 0.5 Amp (максимум.)
- Блок питания: Сертификация
- Gold Сертифицированный
- Вентиляторы
- 2x 4cm счётчик rotating PWM вентиляторы, поддержка до три система вентиляторы
- Дополнительные функции
- Intel® QuickAssist Technology; 3x пары программное обеспечение programmable GbE LAN Bypass порты
- Индикаторы
- Система Индикатор перегрева
- Контроль вентиляторов
- Всего из 3x 4-pin вентилятор разъёмы; 3x вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Состояние контроль для on/off управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, +12V, +5V Дежурный режим, VBAT, Память Напряжения.
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка
Подсистема хранения
- HDD
- 1x 3.5" или 4x 2.5" (opt. монтажная планка требуется) внутренний отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2758; CPU TDP 20W (8-Core); FCBGA 1283; Система-on-Микросхема
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; NMI
- Системная плата
- Super A1SRM-LN7F-2758
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI UEFI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием; Main Коммутатор Override Mechanism; Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 40°C (50°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
