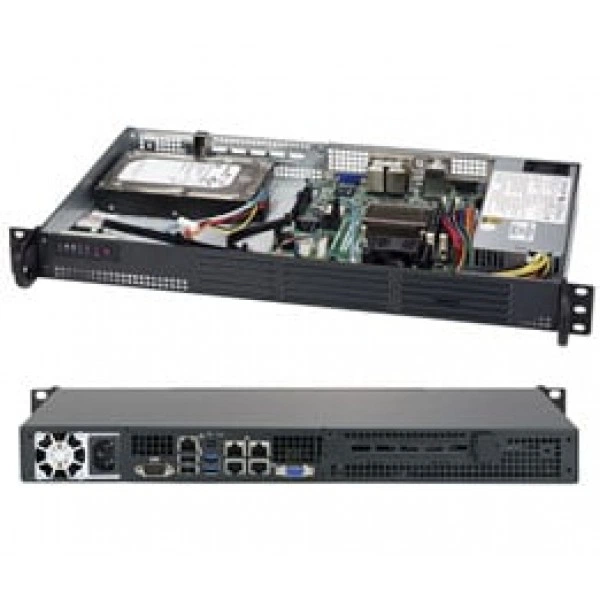

Сервер Supermicro SYS-5018A-LTN4 1U, FCBGA 1283, ECC DDR3

Артикул: SYS-5018A-LTN4

В наличии

Сервер Supermicro SYS-5018A-LTN4 1U, FCBGA 1283, ECC DDR3

Name: Сервер Supermicro SYS-5018A-LTN4 1U, FCBGA 1283, ECC DDR3
Brand: Supermicro
SKU: SYS-5018A-LTN4

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro SYS-5018A-LTN4

Supermicro SYS-5018A-LTN4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super A1SRI-2358F.

Процессоры и сокет - Intel® Atom® процессор C2358; CPU TDP 7W (2-Core); FCBGA 1283; Система-on-Микросхема.

Объём памяти - 2x 204-pin DDR3 SO-DIMM слот; Поддерживается до 16GB DDR3 ECC Un-Buffered память.

Тип памяти - 1333MHz ECC DDR3 SDRAM, 204-pin позолоченные контакты модули DIMM; Some 1600MHz память can be используется, but will operate при 1333MHz.

Объёмы модулей DIMM - 8GB, 4GB, 2GB.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.

При подборе фиксируют точное исполнение SYS-5018A-LTN4. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.

Технические особенности

Системная плата: Super A1SRI-2358F
Процессоры и сокет: Intel® Atom® процессор C2358; CPU TDP 7W (2-Core); FCBGA 1283; Система-on-Микросхема
Объём памяти: 2x 204-pin DDR3 SO-DIMM слот; Поддерживается до 16GB DDR3 ECC Un-Buffered память
Тип памяти: 1333MHz ECC DDR3 SDRAM, 204-pin позолоченные контакты модули DIMM; Some 1600MHz память can be используется, but will operate при 1333MHz
Объёмы модулей DIMM: 8GB, 4GB, 2GB
Последовательный порт: 2x Быстрый UART 16550 Последовательный Порт (1 задний, 1 через разъём)
Артикул: SYS-5018A-LTN4
Блок питания: Входное напряжение AC: 100 - 240V, 50-60Hz, 2.6 Amp Максимум
Форм-фактор: 1U
Соответствие RoHS: RoHS Соответствует
Вентиляторы: 1x Высокий-efficiency блок питания с тепловой управление вентилятор
Видеовыходы: BMC встроенный Aspeed AST2400
USB 3.0: Renesas uPD720201
Кнопки: Питание On/Off кнопка; Система Сброс кнопка
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро SYS-5018A-LTN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro 200W PWS-203-1H, Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-5018A-TN7B. При подборе для другой конфигурации полезно проверить такое исполнение: DDR3, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro SYS-5018D-LN4T. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1667, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.

Комплектация

При подборе SYS-5018A-LTN4 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-220-00044-0N, SC502, MCP-220-00051-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SYS-5018A-LTN4

Интерфейсы и расширение

USB 3.0: Renesas uPD720201
Видеовыход VGA: 1x VGA Порт
Видеовыходы: BMC встроенный Aspeed AST2400
Дополнительные интерфейсы: TPM 1.2 разъём
Интерфейсы SATA: SoC SATA3 (6Gbps), SATA2 (3Gbps); 2x SATA3 (6Gbps) порты; 2x SATA2 (3Gbps) порты
Поддержка DOM: 1x SATA DOM (Disk on Module) разъём питания

Порты USB: 4x USB 3.0 порты (2 задний, 1 Тип A, 1 через разъём); 2x USB 2.0 порты (2 задний)
Последовательный порт: 2x Быстрый UART 16550 Последовательный Порт (1 задний, 1 через разъём)
Сетевые контроллеры: C2000 SoC I354 Четыре GbE Контроллер (MACs); Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
Сетевые порты LAN: 4x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Выделенный IPMI LAN порт
Слоты PCIe: 1x PCI-E 2.0 x8 слот
Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; Aspeed AST 2400 BMC

Конструкция и монтаж

Артикул: SYS-5018A-LTN4
Бренд: Supermicro
Высота: 1.7" (43mm)
Глубина: 9.8" (249mm)
Доступный Colors: Чёрный
Индикаторы: Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева; Информация LED (temp., состояние)
Кнопки: Питание On/Off кнопка; Система Сброс кнопка

Масса: Масса нетто: 12 lbs (5.44 kg); Масса брутто: 10 lbs (4.5 kg)
Модель: SYS-5018A-LTN4
Модель шасси: CSE-504-203B
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 1U Стоечный
Ширина: 17.2" (437mm)

Оперативная память

Напряжение памяти: 1.5 V, 1.35 V
Объём памяти: 2x 204-pin DDR3 SO-DIMM слот; Поддерживается до 16GB DDR3 ECC Un-Buffered память

Объёмы модулей DIMM: 8GB, 4GB, 2GB
Тип памяти: 1333MHz ECC DDR3 SDRAM, 204-pin позолоченные контакты модули DIMM; Some 1600MHz память can be используется, but will operate при 1333MHz

Питание и охлаждение

Блок питания: Блоки питания: 200W Низкий Шум AC-DC блок питания с PFC
Блок питания: Входное напряжение AC: 100 - 240V, 50-60Hz, 2.6 Amp Максимум
Блок питания: Дежурная линия +5V: 2.0 Amp (максимум.)
Блок питания: Линия +12V: 16 Amp (максимум.)
Блок питания: Линия +3.3V: 8.0 Amp (максимум.)

Блок питания: Линия +5V: 8.0 Amp (максимум.)
Блок питания: Линия -12V: 0.5 Amp (максимум.)
Блок питания: Сертификация: Gold Сертифицированный
Вентиляторы: 1x Высокий-efficiency блок питания с тепловой управление вентилятор

Подсистема хранения

HDD: 4x 2.5" или 2x 3.5" Стационарный отсеков для накопителей

Процессорная подсистема

Процессоры и сокет: Intel® Atom® процессор C2358; CPU TDP 7W (2-Core); FCBGA 1283; Система-on-Микросхема

Управление и совместимость

Системная плата: Super A1SRI-2358F
Тип BIOS: 64Mb SPI Flash EEPROM с AMI UEFI BIOS

Функции BIOS: Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
