Артикул: CSE-823MTQC-R802WB
В наличии

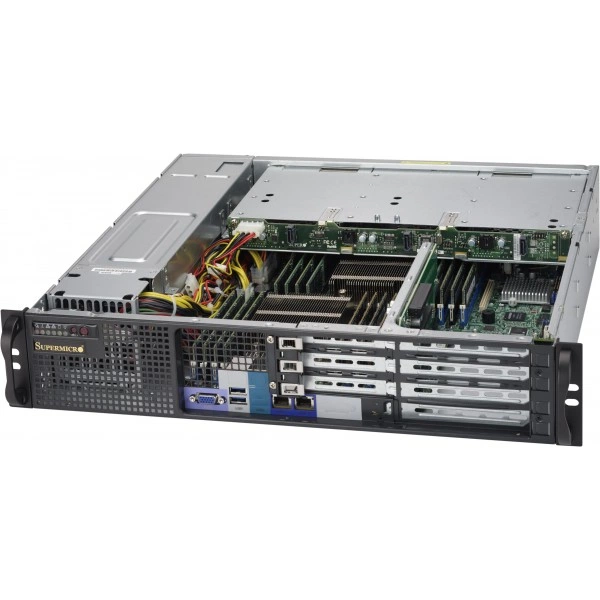

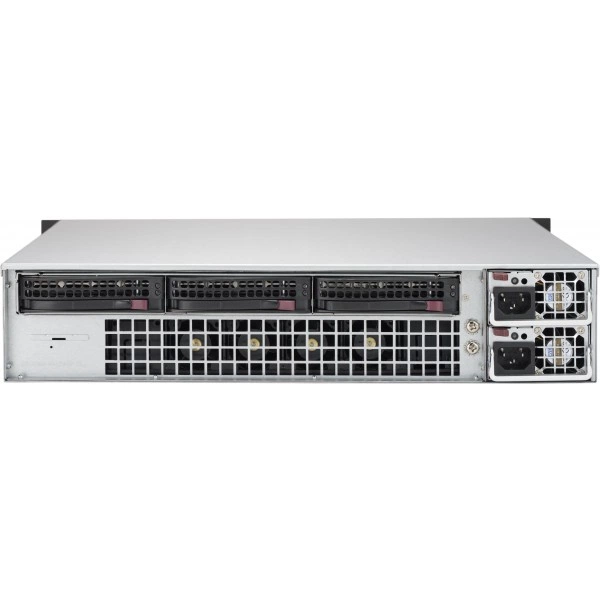

Серверный корпус Supermicro CSE-823MTQC-R802WB 2U, до 800W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-823MTQC-R802WB
Supermicro CSE-823MTQC-R802WB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 17.7" (450 mm).
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение CSE-823MTQC-R802WB. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 17.7" (450 mm)
- Дисковая объединительная плата: 3-Порт SC825M SAS3 12Gbps TQ объединительная плата, поддержка до 3x 3.5-inch SAS3/SATA3 HDD/SSD
- Блок питания: Распределитель питания: PDB-PT823M-8824; O/P: 12V/75A; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Модель: CSE-823MTQC-R802WB
- Артикул: CSE-823MTQC-R802WB
- Материнская плата (для CSE-823MTQC-R802WB): Материнская плата Name; X11DDW-NTX11DDW-L
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Масса брутто: 42 lbs (19.05 kg)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-823MTQC-R802WB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CBL-0157L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-823MTQC-R802LPB. В спецификации альтернативного проекта ориентиром служат параметры: 2U/ATX/E-ATX, 2U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-825MBTQC-R802WB. При подборе для другой конфигурации полезно проверить такое исполнение: 2U корпус поддерживается для максимум материнская плата sizes - SMC сп, 2U корпус поддерживается для максимум материнская плата sizes - SMC сп. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
Для исполнения CSE-823MTQC-R802WB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-SAST-0948, CBL-0157L, CBL-0044L, MCP-290-82302-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-823MTQC-R802WB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 4x Полная высота расширение слот (Райзер Плата Required); 3x Низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-823MTQC-R802WB
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 23.4" (594 mm) x 9.9" (251 mm) x 32.5" (826 mm)
- Глубина
- 17.7" (450 mm)
- Дисковая объединительная плата
- 3-Порт SC825M SAS3 12Gbps TQ объединительная плата, поддержка до 3x 3.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 42 lbs (19.05 kg)
- Масса нетто
- 27 lbs (12.25 kg)
- Модель
- CSE-823MTQC-R802WB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 2U корпус - поддерживается для максимум материнская плата sizes: SMC Специальный форм-фактор WIO, 12.8" x 13.4" материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC
- Блок питания: Выходная мощность и входное питание
- 800W с Вход 200 - 240Vdc; 800W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 66A / Минимум: 0A (100Vac - 240Vac); Максимум: 66A / Минимум: 0A (200Vdc - 240Vdc)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT823M-8824; O/P: 12V/75A; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- Опционально 2x 4cm высокопроизводительный счётчик-rotating PWM вентиляторы с оптимальный вентиляторы скорость управление; 4x 4cm высокопроизводительный счётчик-rotating PWM вентиляторы с оптимальный вентиляторы скорость управление
Подсистема хранения
- дисковых отсеков
- 3x 3.5" горячая замена SAS/SATA отсек для накопителя с SGPIO
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-823MTQC-R802WB)
- Материнская плата Name; X11DDW-NTX11DDW-L
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
