Артикул: CSE-743AC-1K26B-SQ
В наличии

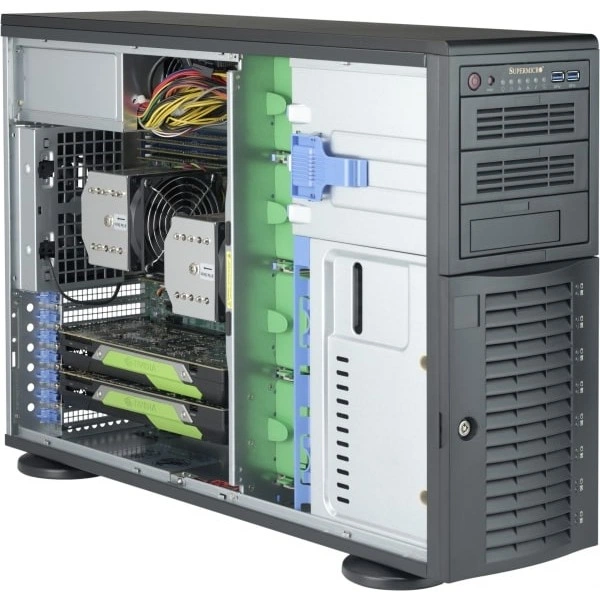

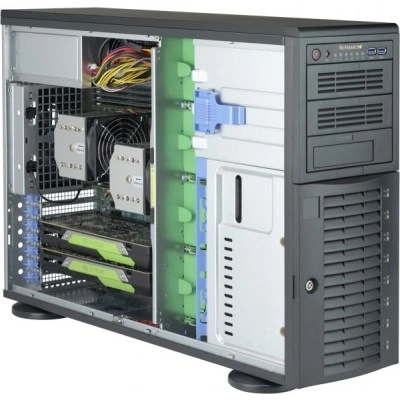

Серверный корпус Supermicro CSE-743AC-1K26B-SQ 4U/E-ATX/ATX, до 1200W, высота: 17.8" (452 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-743AC-1K26B-SQ
Supermicro CSE-743AC-1K26B-SQ - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 17.8" (452 mm).
Ширина - 7" (178 mm).
Глубина - 25.5" (647 mm).
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение CSE-743AC-1K26B-SQ. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 17.8" (452 mm)
- Ширина: 7" (178 mm)
- Глубина: 25.5" (647 mm)
- Масса брутто: 56 lbs (25.4 kg)
- Материнская плата (для CSE-743AC-1K26B-SQ): Материнская плата Name; X12SPA-TFX13SWA-TFX13SRA-TF
- Блок питания: Линия +12V: Максимум: 99A / Минимум: 1A (120Vac - 240Vac); Максимум: 83A / Минимум: 1A (100Vac - 120Vac)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Бренд: Supermicro
- Блок питания: Сертификация: Platinum Сертифицированный
- Порты: 2x USB 3.0 Порт
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Peripheral накопители: 2x стандартный 5.25" отсек для накопителя; 90 degree rotatable накопитель cage
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-743AC-1K26B-SQ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-743TQ, Supermicro c515738. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-745BAC-R1K23B-SQ. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U/E-ATX/Tower, 4U/E-ATX/Tower. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-743TQ-865B. Этот вариант рассматривают для проекта со следующими требованиями: до 865W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
Для исполнения CSE-743AC-1K26B-SQ заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0454L, CBL-0157L, CSE-PT26L-. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-743AC-1K26B-SQ
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-743AC-1K26B-SQ
- Бренд
- Supermicro
- Высота
- 17.8" (452 mm)
- Габариты упаковки (W x H x L)
- 27.8" (706 mm) x 12.5" (318 mm) x 31.1" (790 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 8-Порт 4U/Tower 3.5-inch SAS3/SAS2/SATA3 12Gbps объединительная плата для SC743/SC745 корпус
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 56 lbs (25.4 kg)
- Масса нетто
- 53 lbs (24.04 kg)
- Модель
- CSE-743AC-1K26B-SQ
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB 3.0 Порт
- Форм-фактор
- 4U корпус - поддерживается для максимум материнская плата sizes: 12" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 7" (178 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; UL/CB
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 120 - 240Vac; 1000W с Вход 100 - 120Vac
- Блок питания: Габариты (L x W x H)
- 185 x 150 x 86 mm
- Блок питания: Линия +12V
- Максимум: 99A / Минимум: 1A (120Vac - 240Vac); Максимум: 83A / Минимум: 1A (100Vac - 120Vac)
- Блок питания: Линия +3.3V
- Максимум: 20A / Минимум: 0.3A
- Блок питания: Линия +5V
- Максимум: 20A / Минимум: 0.3A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.3A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 1x 92mm PWM Задний вентиляторы; 2x 80mm PWM Корпус Middle Вентиляторы
Подсистема хранения
- Peripheral накопители
- 2x стандартный 5.25" отсек для накопителя; 90 degree rotatable накопитель cage
- дисковых отсеков
- 8x 3.5"/2.5" горячая замена SAS отсек для накопителя с SES3
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-743AC-1K26B-SQ)
- Материнская плата Name; X12SPA-TFX13SWA-TFX13SRA-TF
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
