Артикул: CSE-745BAC-R1K23B-SQ
В наличии

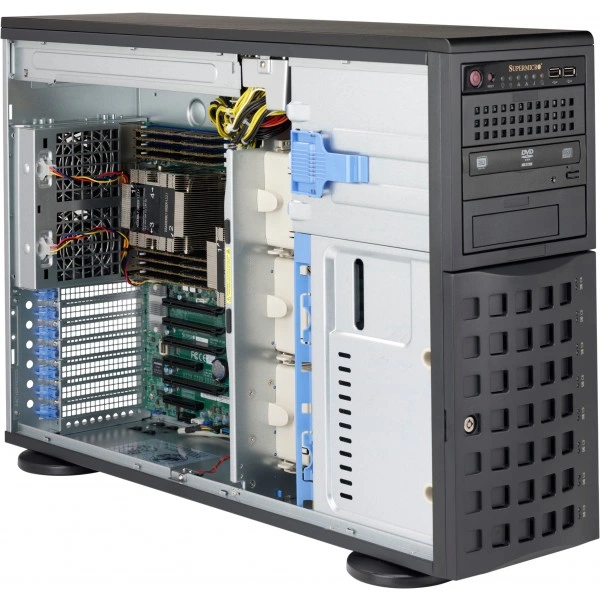

Серверный корпус Supermicro CSE-745BAC-R1K23B-SQ 4U/E-ATX/Tower, до 1200W, высота: 17.8" (452 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-745BAC-R1K23B-SQ
Supermicro CSE-745BAC-R1K23B-SQ - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/Tower.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 17.8" (452 mm).
Ширина - 7" (178 mm).
Глубина - 25.5" (647 mm).
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение CSE-745BAC-R1K23B-SQ. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Форм-фактор: 4U/E-ATX/Tower
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 17.8" (452 mm)
- Ширина: 7" (178 mm)
- Глубина: 25.5" (647 mm)
- Блок питания: Распределитель питания: PDB-PT747-4648; O/P: 12/212; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Масса брутто: 62 lbs (28.12 kg)
- Блок питания: Частота входного питания AC: 50-60Hz
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Блок питания: Эффективность питания: 96%
- Вентиляторы: 1x 2700 RPM вентиляторы; 2x 2800 RPM вентиляторы
- Peripheral накопители: 3x стандартный 5.25" отсек для накопителя
- Блок питания: Выходная мощность и входное питание: 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-745BAC-R1K23B-SQ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-743TQ, Supermicro c367946. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-743AC-1K26B-SQ. При подборе для другой конфигурации полезно проверить такое исполнение: 4U/E-ATX/ATX, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-745BTQ-R1K28B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1280W, до 1000W. При выборе ориентируются на электрическую нагрузку и схему питания системы.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
Комплектование позиции CSE-745BAC-R1K23B-SQ удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-0153L, MCP-290-00073-0N, MCP-320-00046-0N-KIT, SC747B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-745BAC-R1K23B-SQ
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-745BAC-R1K23B-SQ
- Бренд
- Supermicro
- Высота
- 17.8" (452 mm)
- Габариты упаковки (W x H x L)
- 14" (356 mm) x 24.6" (625 mm) x 31.3" (795 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 8-Порт 4U/Tower 3.5-inch SAS3/SAS2/SATA3 12Gbps объединительная плата для SC743/SC745 корпус
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 62 lbs (28.12 kg)
- Масса нетто
- 59 lbs (26.76 kg)
- Модель
- CSE-745BAC-R1K23B-SQ
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB 3.0 Порт
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U tower корпус - поддерживается максимум материнская плата sizes до E-ATX 13.68" x 13"
- Цвет
- Чёрный
- Ширина
- 7" (178 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC; FCC class B; UL/CB
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT747-4648; O/P: 12/212; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Тип выходного подключения
- Объединительные платы (разъём)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 1x 2700 RPM вентиляторы; 2x 2800 RPM вентиляторы
Подсистема хранения
- Peripheral накопители
- 3x стандартный 5.25" отсек для накопителя
- дисковых отсеков
- 8x 3.5"/2.5" горячая замена SAS отсек для накопителя с SES3
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-745BAC-R1K23B-SQ)
- Материнская плата Name; X12DAI-N6X13SWA-TFX13SRA-TF
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
