Артикул: CSE-743TQ-865B
В наличии

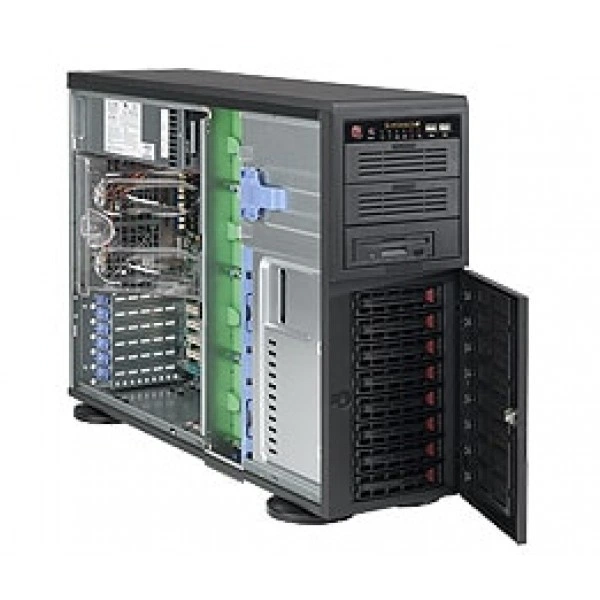

Серверный корпус Supermicro CSE-743TQ-865B 4U/E-ATX/ATX, до 865W, высота: 17.8" (452 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-743TQ-865B
Supermicro CSE-743TQ-865B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 17.8" (452 mm).
Ширина - 7" (178 mm).
Глубина - 25.5" (647 mm).
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
При подборе фиксируют точное исполнение CSE-743TQ-865B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 17.8" (452 mm)
- Ширина: 7" (178 mm)
- Глубина: 25.5" (647 mm)
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Кнопки: Питание On/Off кнопка Система Кнопка сброса
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Линия +3.3V: Максимум: 30A / Минимум: 0.3A
- Индикаторы: 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Блок питания: Линия +5V: Максимум: 30A / Минимум: 0.3A
- Блок питания: Выходная мощность и входное питание: 865W с Вход 100 - 240Vac
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Масса брутто: 56 lbs (25.4 kg)
- Бренд: Supermicro
- Модель: CSE-743TQ-865B
- Артикул: CSE-743TQ-865B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-743TQ-865B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-743TQ, Supermicro c367946. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-743T-500B. При подборе для другой конфигурации полезно проверить такое исполнение: до 500W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-743TQ-903B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 900W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Комплектация
В заявке на CSE-743TQ-865B укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CSE-PT26L-, CBL-0157L, CBL-0286L, FAN-0082L4. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-743TQ-865B
Идентификация
- Артикул
- CSE-743TQ-865B
- Бренд
- Supermicro
- Модель
- CSE-743TQ-865B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 17.8" (452 mm)
- Габариты упаковки (W x H x L)
- 24.6" (625 mm) x 14" (356 mm) x 31.3" (795 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 743 SAS BACKPLANE W/AMI MG9072
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 56 lbs (25.4 kg)
- Масса нетто
- 53 lbs (24.04 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB 2.0 Порт
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U корпус - поддерживается для максимум материнская плата sizes: 12" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 7" (178 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- PS2/ATX 865W Multi-Выход Блок питания с резервируемое охлаждение вентилятор и SMBus
- Блок питания: Выходная мощность и входное питание
- 865W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 185 x 150 x 86 mm
- Блок питания: Линия +12V
- Максимум: 70A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 30A / Минимум: 0.3A
- Блок питания: Линия +5V
- Максимум: 30A / Минимум: 0.3A
- Блок питания: Линия +5Vsb
- Максимум: 6.5A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 1A / Минимум: 0A
- Блок питания: Сертификация
- Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 88%
- Вентиляторы
- 4 x 5000 RPM горячая замена PWM Охлаждение Вентиляторы
Подсистема хранения
- Peripheral накопители
- 3 x стандартный 5.25" отсек для накопителя; 90 degree rotatable накопитель cage
- дисковых отсеков
- 8 x 3.5" горячая замена SAS/SATA отсек для накопителя с SGPIO
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
