Артикул: CSE-743T-500B
В наличии

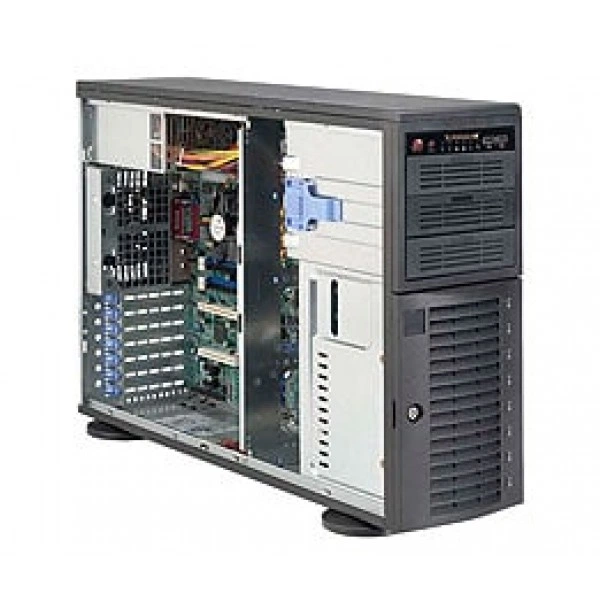

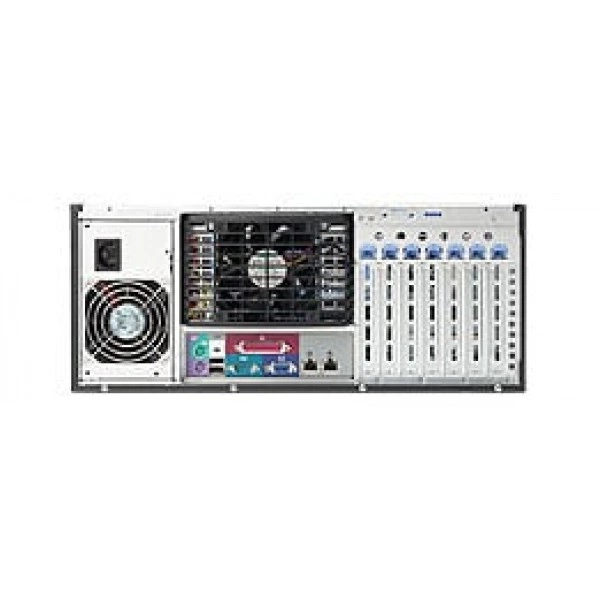

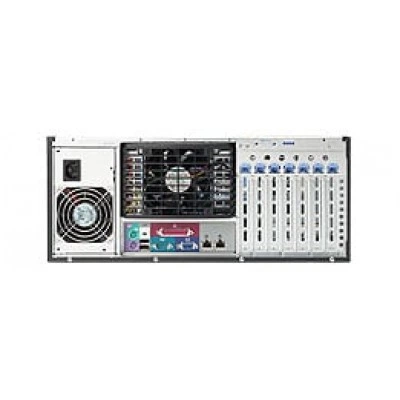

Серверный корпус Supermicro CSE-743T-500B 4U/E-ATX/ATX, до 500W, высота: 17.8" (452 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-743T-500B
Supermicro CSE-743T-500B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 17.8" (452 mm).
Ширина - 7" (178 mm).
Глубина - 25.5" (647 mm).
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При подборе фиксируют точное исполнение CSE-743T-500B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 17.8" (452 mm)
- Ширина: 7" (178 mm)
- Глубина: 25.5" (647 mm)
- Вентиляторы: 4 x 5000 RPM горячая замена PWM Охлаждение Вентиляторы
- Блок питания: Линия +5Vsb: Максимум: 3A / Минимум: 0A
- дисковых отсеков: 8 x 3.5" горячая замена SAS/SATA
- Габариты упаковки (W x H x L): 24.6" (625 mm) x 14" (356 mm) x 31.3" (795 mm)
- Масса брутто: 56 lbs (25.4 kg)
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Блок питания: Габариты (L x W x H): 140 x 150 x 86 mm
- Блок питания: Сертификация: Bronze Сертифицированный
- Блок питания: Тип выходного подключения: 24pin ATX
- Бренд: Supermicro
- Модель: CSE-743T-500B
- Артикул: CSE-743T-500B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-743T-500B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-743TQ, Supermicro c367946. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-743TQ-865B. В спецификации альтернативного проекта ориентиром служат параметры: до 865W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-743TQ-903B. В спецификации альтернативного проекта ориентиром служат параметры: до 900W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Комплектация
Для исполнения CSE-743T-500B заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CSE-PT26L-, CBL-0286L, FAN-0082L4, SC743. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-743T-500B
Идентификация
- Артикул
- CSE-743T-500B
- Бренд
- Supermicro
- Модель
- CSE-743T-500B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 17.8" (452 mm)
- Габариты упаковки (W x H x L)
- 24.6" (625 mm) x 14" (356 mm) x 31.3" (795 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- SATA back plane для SC743 корпус
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 56 lbs (25.4 kg)
- Масса нетто
- 52 lbs (23.59 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB 2.0 Порт
- Форм-фактор
- 4U корпус - поддерживается для максимум материнская плата sizes: 12" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 7" (178 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- PS2/ATX 500W Многоканальный выход блок питания с 12CM вентилятор, Bronze уровень
- Блок питания: Выходная мощность и входное питание
- 500W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 140 x 150 x 86 mm
- Блок питания: Линия +12V
- Максимум: 17A / Минимум: 1A (100Vac - 240Vac) Максимум: 17A (100Vac - 240Vac) Максимум: 17A (100Vac - 240Vac) Максимум: 18A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 20A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Bronze Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 88%
- Вентиляторы
- 4 x 5000 RPM горячая замена PWM Охлаждение Вентиляторы
Подсистема хранения
- Peripheral накопители
- 3 x стандартный 5.25" отсек для накопителя
- дисковых отсеков
- 8 x 3.5" горячая замена SAS/SATA
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
