Артикул: CSE-743TQ-903B
В наличии

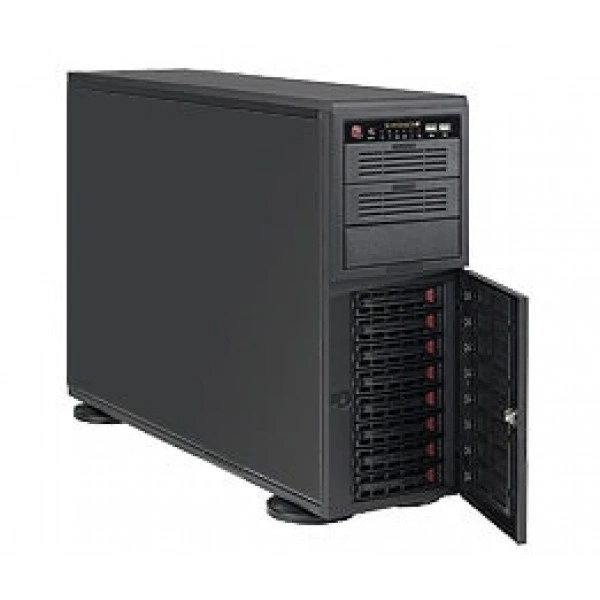

Серверный корпус Supermicro CSE-743TQ-903B 4U/E-ATX/ATX, до 900W, высота: 17.8" (452 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-743TQ-903B
Supermicro CSE-743TQ-903B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 17.8" (452 mm).
Ширина - 7" (178 mm).
Глубина - 25.5" (647 mm).
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
При подборе фиксируют точное исполнение CSE-743TQ-903B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 17.8" (452 mm)
- Ширина: 7" (178 mm)
- Глубина: 25.5" (647 mm)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Масса брутто: 55 lbs (24.95 kg)
- Блок питания: Блоки питания: PS2/ATX 900W multiple outputs блок питания, Gold уровень, 12cm вентилятор
- Блок питания: Линия +5V: Максимум: 25A / Минимум: 0A
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Блок питания: Сертификация: Gold Сертифицированный
- Блок питания: Линия +12Vsb: Максимум: NAA
- Peripheral накопители: 2 x передний USB 3.0 порт модуль; 3 x стандартный 5.25" отсек для накопителя; 90 degree rotatable накопитель cage
- Блок питания: Тип выходного подключения: 24pin ATX
- Бренд: Supermicro
- Модель: CSE-743TQ-903B
- Артикул: CSE-743TQ-903B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-743TQ-903B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c367946, Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-743T-500B. Этот вариант рассматривают для проекта со следующими требованиями: до 500W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-743TQ-865B. Этот вариант рассматривают для проекта со следующими требованиями: до 865W, 4U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
В спецификации поставки для CSE-743TQ-903B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CSE-PT26L-, CBL-0157L, CBL-0454L, MCP-220-00080-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-743TQ-903B
Идентификация
- Артикул
- CSE-743TQ-903B
- Бренд
- Supermicro
- Модель
- CSE-743TQ-903B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 17.8" (452 mm)
- Габариты упаковки (W x H x L)
- 24.6" (625 mm) x 14" (356 mm) x 31.3" (795 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 743 SAS BACKPLANE W/AMI MG9072
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 55 lbs (24.95 kg)
- Масса нетто
- 53 lbs (24.04 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 4U корпус - поддерживается для максимум материнская плата sizes: 12" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 7" (178 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- PS2/ATX 900W multiple outputs блок питания, Gold уровень, 12cm вентилятор
- Блок питания: Выходная мощность и входное питание
- 900W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 190 x 150 x 86 mm
- Блок питания: Линия +12V
- Максимум: 25A / Минимум: 0.1A (100Vac - 240Vac) Максимум: 25A / Минимум: 0.1A (100Vac - 240Vac) Максимум: 25A / Минимум: 0.1A (100Vac - 120Vac) Максимум: 25A / Минимум: 0.1A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 25A / Минимум: 0A
- Блок питания: Линия +5V
- Максимум: 25A / Минимум: 0A
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0.02A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 90%
- Вентиляторы
- 4 x 5000 RPM вентиляторы 2 x 5000 RPM вентиляторы
Подсистема хранения
- Peripheral накопители
- 2 x передний USB 3.0 порт модуль; 3 x стандартный 5.25" отсек для накопителя; 90 degree rotatable накопитель cage
- дисковых отсеков
- 8 x 3.5" горячая замена SAS/SATA отсек для накопителя с SGPIO
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
