Артикул: CSE-825MBTQC-R802WB
В наличии

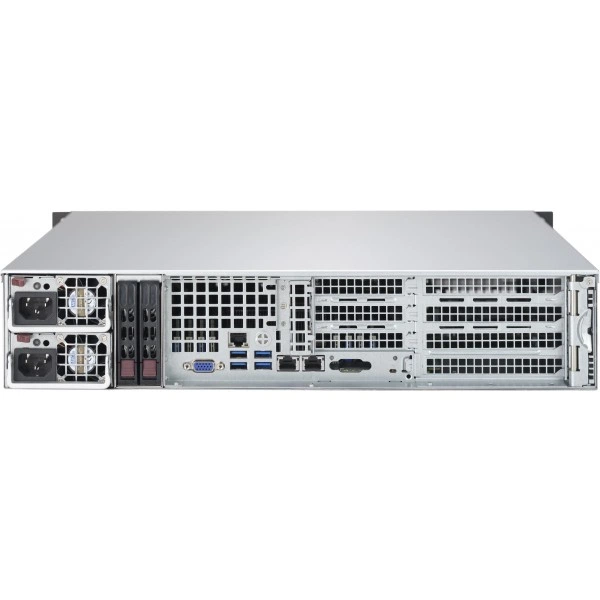

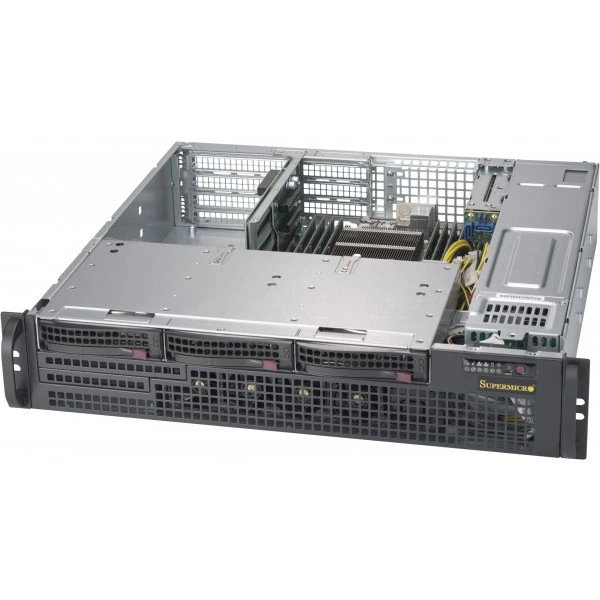

Серверный корпус Supermicro CSE-825MBTQC-R802WB 2U, до 800W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-825MBTQC-R802WB
Supermicro CSE-825MBTQC-R802WB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 17.7" (450 mm).
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
При подборе фиксируют точное исполнение CSE-825MBTQC-R802WB. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 17.7" (450 mm)
- Цвет: Чёрный
- Блок питания: Выходная мощность и входное питание: 800W с Вход 200 - 240Vdc; 800W с Вход 100 - 240Vac
- Блок питания: Линия +12V: Максимум: 66A / Минимум: 0A (100Vac - 240Vac); Максимум: 66A / Минимум: 0A (200Vdc - 240Vdc)
- Материнская плата (для CSE-825MBTQC-R802WB): Материнская плата Name; X11SPW-CTFX11DDW-NTX11DDW-L
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Сертификация: Platinum Сертифицированный
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Артикул: CSE-825MBTQC-R802WB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-825MBTQC-R802WB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-825TQC-R802WB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: глубина: 25.5" (647 mm), 2U корпус поддерживается для максимум материнская плата sizes - SMC сп. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-823MTQC-R802WB. В спецификации альтернативного проекта ориентиром служат параметры: 2U корпус - поддерживается для максимум материнская плата sizes: SMC с, 2U корпус - поддерживается для максимум материнская плата sizes: SMC с. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Комплектация
При подборе CSE-825MBTQC-R802WB согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0044L, CBL-0157L, CBL-SAST-0948, MCP-290-82502-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-825MBTQC-R802WB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 4x Полная высота расширение слот (Райзер Плата Required); 3x Низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-825MBTQC-R802WB
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 23.4" (594 mm) x 9.9" (251 mm) x 32.5" (826 mm)
- Глубина
- 17.7" (450 mm)
- Дисковая объединительная плата
- 3-Порт SC825M SAS3 12Gbps TQ объединительная плата, поддержка до 3x 3.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 42 lbs (19.05 kg)
- Масса нетто
- 27 lbs (12.25 kg)
- Модель
- CSE-825MBTQC-R802WB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 2U корпус поддерживается для максимум материнская плата sizes - SMC Специальный форм-фактор WIO, 12.8" x 13.4" материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC
- Блок питания: Выходная мощность и входное питание
- 800W с Вход 200 - 240Vdc; 800W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 66A / Минимум: 0A (100Vac - 240Vac); Максимум: 66A / Минимум: 0A (200Vdc - 240Vdc)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT825-S8824; O/P: 12V/75A; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 4x 4cm высокопроизводительный счётчик-rotating PWM вентиляторы с оптимальный вентиляторы скорость управление; Опционально 1x 4cm высокопроизводительный счётчик-rotating PWM вентиляторы с оптимальный вентиляторы скорость управление
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты
- дисковых отсеков
- 3x 3.5" горячая замена SAS/SATA отсек для накопителя с SGPIO; Опционально 2x 2.5" горячая замена SAS/SATA отсек для накопителя w/ полный SES-II поддержка on SAS материнские платы
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-825MBTQC-R802WB)
- Материнская плата Name; X11SPW-CTFX11DDW-NTX11DDW-L
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
