Артикул: CSE-823MTQC-R802LPB
В наличии

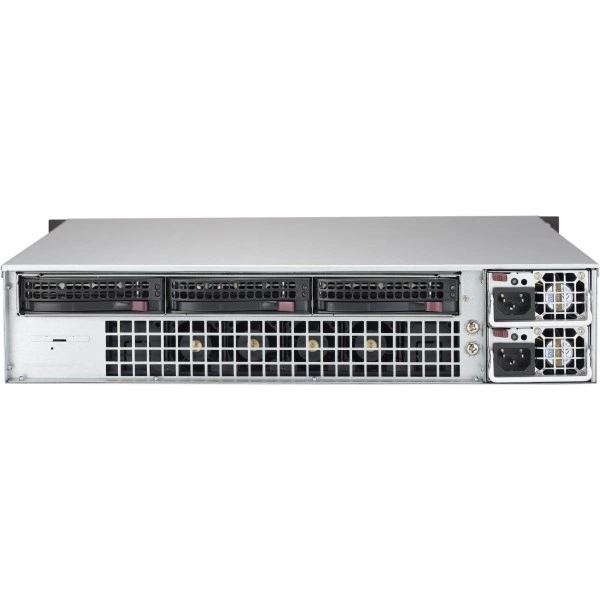

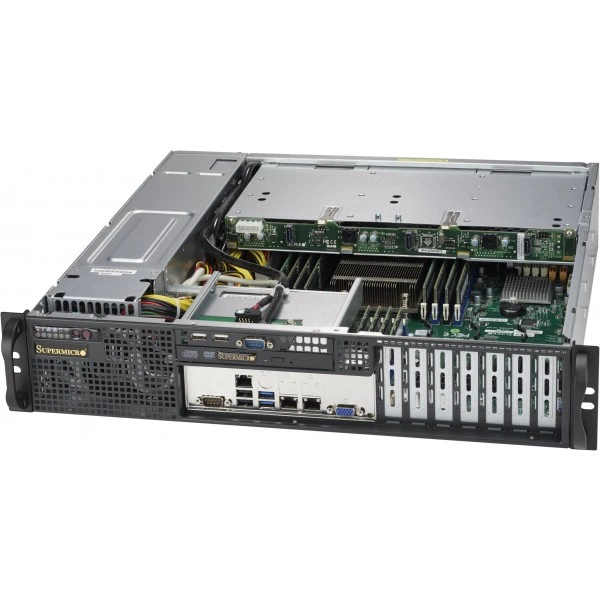

Серверный корпус Supermicro CSE-823MTQC-R802LPB 2U/ATX/E-ATX, до 800W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-823MTQC-R802LPB
Supermicro CSE-823MTQC-R802LPB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U/ATX/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 17.7" (450 mm).
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При подборе фиксируют точное исполнение CSE-823MTQC-R802LPB. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Технические особенности
- Форм-фактор: 2U/ATX/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 17.7" (450 mm)
- Индикаторы: Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Материнская плата (для CSE-823MTQC-R802LPB): Материнская плата Name; X11SPM-TPFX11SPM-TFX11SPM-FX11SPL-FX11SPH-nCTPFX11SPH-nCTF
- Артикул: CSE-823MTQC-R802LPB
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Безопасность и электромагнитная совместимость БП: BSMI; CCC; CE/EMC; FCC
- Масса нетто: 27 lbs (12.25 kg)
- Блок питания: Выходная мощность и входное питание: 800W с Вход 200 - 240Vdc; 800W с Вход 100 - 240Vac
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-823MTQC-R802LPB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-823MTQC-R802WB. Этот вариант рассматривают для проекта со следующими требованиями: 2U корпус - поддерживается для максимум материнская плата sizes: SMC с, 2U корпус - поддерживается для максимум материнская плата sizes: SMC с. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-825MBTQC-R802WB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U корпус поддерживается для максимум материнская плата sizes - SMC сп, 2U корпус поддерживается для максимум материнская плата sizes - SMC сп. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
При заказе согласуйте состав позиции CSE-823MTQC-R802LPB вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-SAST-0948, CBL-0157L, CBL-0044L, MCP-290-82302-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-823MTQC-R802LPB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-823MTQC-R802LPB
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 23.4" (594 mm) x 9.9" (251 mm) x 32.5" (826 mm)
- Глубина
- 17.7" (450 mm)
- Дисковая объединительная плата
- 3-Порт SC825M SAS3 12Gbps TQ объединительная плата, поддержка до 3x 3.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 42 lbs (19.05 kg)
- Масса нетто
- 27 lbs (12.25 kg)
- Модель
- CSE-823MTQC-R802LPB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 2U корпус поддерживается для максимум материнская плата sizes - EE-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10" материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC
- Блок питания: Выходная мощность и входное питание
- 800W с Вход 200 - 240Vdc; 800W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 66A / Минимум: 0A (100Vac - 240Vac); Максимум: 66A / Минимум: 0A (200Vdc - 240Vdc)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT823M-8824; O/P: 12V/75A; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- Опционально 2x 4cm высокопроизводительный счётчик-rotating PWM вентиляторы с оптимальный вентиляторы скорость управление; 4x 4cm высокопроизводительный счётчик-rotating PWM вентиляторы с оптимальный вентиляторы скорость управление
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты
- дисковых отсеков
- 3x 3.5" горячая замена SAS/SATA отсек для накопителя с SGPIO
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-823MTQC-R802LPB)
- Материнская плата Name; X11SPM-TPFX11SPM-TFX11SPM-FX11SPL-FX11SPH-nCTPFX11SPH-nCTF
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
