Артикул: CSE-815T-563UB
В наличии

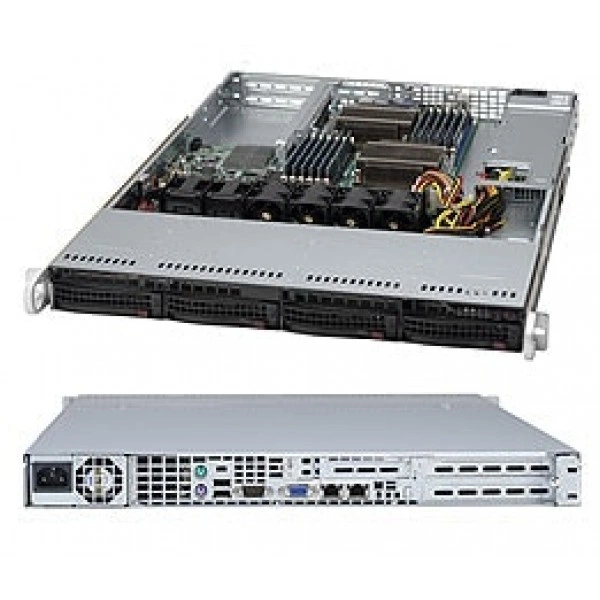

Серверный корпус Supermicro CSE-815T-563UB 1U/E-ATX, до 600W, до 560W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-815T-563UB
Supermicro CSE-815T-563UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение CSE-815T-563UB. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Блок питания: Эффективность питания: 91%
- Блок питания: Линия +5Vsb: Максимум: 3A / Минимум: 0A
- Вентиляторы: 4 x 4cm для высокой нагрузки счётчик-rotating с оптимальный вентиляторы скорость управление Опционально 2 x вентиляторы для AOC охлаждение
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Блок питания: Линия +12V: Максимум: 46A / Минимум: 1A (100Vac - 180Vac) Максимум: 49A / Минимум: 1A (180Vac - 240Vac)
- Расширение слоты: 1 полная высота & полная длина расширение слот; 1 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
- Блок питания: Линия +12Vsb: Максимум: NAA
- Блок питания: Габариты (L x W x H): 279.4 x 76 x 40.4 mm
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Бренд: Supermicro
- Модель: CSE-815T-563UB
- Артикул: CSE-815T-563UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-815T-563UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 560W PWS-563-1H20, Supermicro BPN-SAS-815T. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-815T-563CB. В спецификации альтернативного проекта ориентиром служат параметры: 1U/ATX/E-ATX, 1U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-113TQ-563UB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13", 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13". Такой вариант рассматривают для монтажного пространства соответствующего формата.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Комплектация
При заказе согласуйте состав позиции CSE-815T-563UB вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-290-00056-0N, MCP-290-00052-0N-BULK, MCP-290-00054-0N, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-815T-563UB
Идентификация
- Артикул
- CSE-815T-563UB
- Бренд
- Supermicro
- Модель
- CSE-815T-563UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1 полная высота & полная длина расширение слот; 1 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-порт 1U TQ объединительная плата (W/O AMI9071/72 enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 28.6 lbs (12.97 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB & DB9 COM порт tray
- Форм-фактор
- 1U Корпус поддержка для максимум. материнская плата размер E-ATX 12" x 13" и 13.68" x 13" - оптимизировано для UIO материнская плата
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 560W/600W Многоканальный выход блок питания Gold уровень, 20Pin выход
- Блок питания: Выходная мощность и входное питание
- 560W с Вход 100 - 180Vac600W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 46A / Минимум: 1A (100Vac - 180Vac) Максимум: 49A / Минимум: 1A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 20pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 91%
- Вентиляторы
- 4 x 4cm для высокой нагрузки счётчик-rotating с оптимальный вентиляторы скорость управление Опционально 2 x вентиляторы для AOC охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель
- дисковых отсеков
- 4 x 3.5" горячая замена SAS/SATA; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
